Elektromechanischer automatischer Einpunkt-Schmierstoffgeber

Automatische Schmierstoffgeber TLMR Reihe

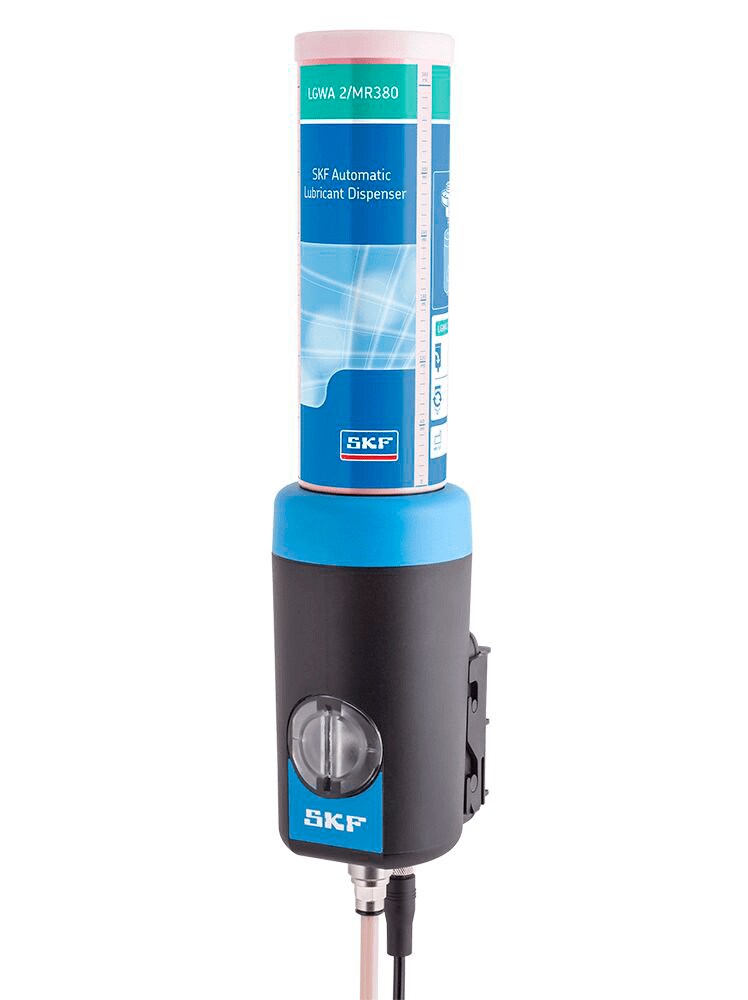

Automatischer SKF Schmierstoffgeber TLMR Reihe – elektromechanische automatische Einpunkt-Schmierstoffgeber
Mit dem Spezialhalter lässt sich der TLMR leicht auf einer Oberfläche anbringen
Mit dem Spezialhalter lässt sich der TLMR leicht auf einer Oberfläche anbringen

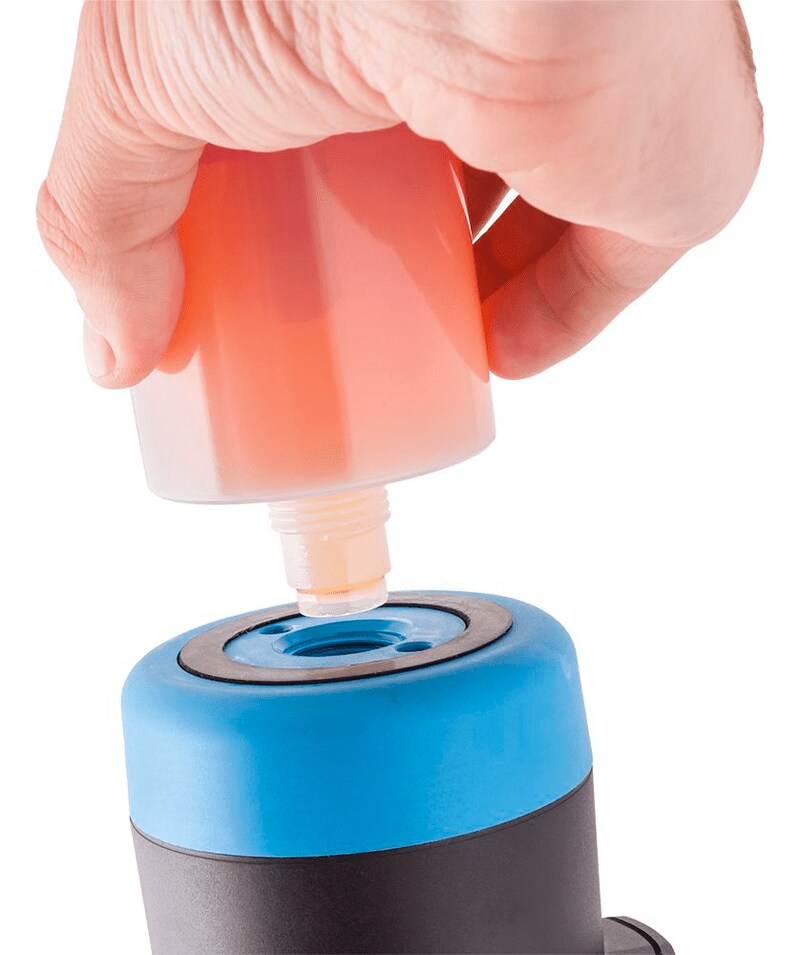

Die Kartuschen lassen sich einfach austauschen
Die Kartuschen lassen sich einfach austauschen
Bei dem automatischen SKF Schmierstoffgeber handelt es sich um einen Einpunktgeber für die Versorgung einzelner Schmierstellen. Mit einem relativ hohen Druck von 30 bar bewältigt dieser Schmierstoffgeber große Entfernungen und liefert optimale Ergebnisse an schwer zugänglichen oder gefährlichen Schmierstellen. Dank seines breiten Temperaturspektrums und seiner stabilen Konstruktion eignet sich der TLMR Schmierstoffgeber für Betriebsbedingungen mit variierenden Temperaturen und Schwingungen.
  • Füllung aus hochwertigen SKF Schmierfetten
  • Temperaturunabhängige Abgaberate
  • Maximaler Austrittsdruck 30 bar über die gesamte Abgabeperiode
  • Einstellbare Abgaberate
  • Erhältlich in zwei Ausführungen: TLMR 101 mit Batterien (Standard-Lithium AA) und TLMR 201 mit 12-24 VDC
  • Erhältlich mit Einwegkartuschen in zwei Größen: 120 bzw. 380 ml
  • Einfache Installation und Nutzung
  • Geschützt gegen Hochwasser und Staub (IP=67)
  • Umfangreiches Zubehörsortiment

Typische Anwendungen
  • Einbau in einiger Entfernung zur Schmierung an gefährlichen und schwer zugänglichen Stellen
  • Anwendungen mit hohem Schmierstoffverbrauch
  • Anwendungen mit hohem Schwingungsgrad bei laufendem Betrieb
  • Dank ihres ausgezeichneten Schutzes vor Wasser und Staub (IP=67) geeignet für Standardmaschinen und Maschinen für die Lebensmittelverarbeitung
  • Dank ihrer Eignung für hohe Temperaturen perfekt für Maschinenräume und Heißgebläse
  • Dank ihrer Eignung für niedrige Temperaturen perfekt für Windenergieanlagen

SKF DialSet erleichtert die Berechnung der richtigen Abgaberate.

Verfügbare Schmierstoffkartuschen für den automatischen SKF Schmierstoffgeber

Bestelldaten

Komplette Sätze
KurzzeichenTLMR 101/38WA2TLMR 201/38WA2
PumpeTLMR 101TLMR 201
SchmierstoffLGWA 2LGWA 2
BeschreibungWälzlagerfett für hohe Belastungen, extreme Drücke und einen weiten TemperaturbereichWälzlagerfett für hohe Belastungen, extreme Drücke und einen weiten Temperaturbereich
ProduktKompletter Schmierstoffgeber mit BatterienKompletter Schmierstoffgeber mit 12-24 VDC
TLMR 101 Nachfüllsatz (Kartusche und Batterie)
SchmierstoffBeschreibungProduktKurzzeichen
LGWA 2Wälzlagerfett für hohe Belastungen, extreme Drücke und einen weiten Temperaturbereich
Nachfüllsatz 120 ml
Nachfüllsatz 380 ml
LGWA 2/MR120B
LGWA 2/MR380B
LGEV 2Extrem hochviskoses Wälzlagerfett mit Festschmierstoff-Zusätzen


Nachfüllsatz 380 ml

LGEV 2/MR380B
LGHB 2Hochviskoses Wälzlagerfett für hohe Belastungen und hohe Temperaturen

Nachfüllsatz 380 ml

LGHB 2/MR380B
LGHP 2Hochleistungs-Wälzlagerfett für hohe Temperaturen

Nachfüllsatz 380 ml

LGHP 2/MR380B
LGFP 2Lebensmittelverträglich nach
NSF H1
Nachfüllsatz 120 ml
Nachfüllsatz 380 ml
LGFP 2/MR120B
LGFP 2/MR380B
LGWM 1Hochdruck-Tieftemperatur
Wälzlagerfett
Kartusche 380 mlLGWM 1/MR380B
LGWM 2Wälzlagerfett für hohe Belastungen und einen weiten Temperaturbereich
Nachfüllsatz 380 ml
LGWM 2/MR380B
LGEP 2Hochdruck-WälzlagerfettNachfüllsatz 380 mlLGEP 2/MR380B
LGMT 3Mehrzweckfett für Industrie und KraftfahrzeugtechnikNachfüllsatz 380 mlLGMT 3/MR380B
TLMR 201 Kartuschen
SchmierstoffBeschreibungProduktKurzzeichen
LGWA 2Wälzlagerfett für hohe Belastungen, extreme Drücke und einen weiten Temperaturbereich
Kartusche 120 ml
Kartusche 380 ml
LGWA 2/MR120
LGWA 2/MR380
LGEV 2Extrem hochviskoses Wälzlagerfett mit Festschmierstoff-Zusätzen


Kartusche 380 ml

LGEV 2/MR380
LGHB 2Hochviskoses Wälzlagerfett für hohe Belastungen und hohe Temperaturen

Kartusche 380 ml

LGHB 2/MR380
LGHP 2Hochleistungs-Wälzlagerfett für hohe Temperaturen

Kartusche 380 ml

LGHP 2/MR380
LGFP 2Lebensmittelverträglich nach
NSF H1
Kartusche 120 ml
Kartusche 380 ml
LGFP 2/MR120
LGFP 2/MR380
LGWM 1Hochdruck-Tieftemperatur
Wälzlagerfett
Kartusche 380 mlLGWM 1/MR380
LGWM 2Wälzlagerfett für hohe Belastungen und einen weiten Temperaturbereich
Kartusche 380 ml LGWM 2/MR380
LGEP 2Hochdruck-WälzlagerfettKartusche 380 mlLGEP 2/MR380
LGMT 3Mehrzweckfett für Industrie und KraftfahrzeugtechnikKartusche 380 mlLGMT 3/MR380
TLMR-Pumpe
KurzzeichenBeschreibung
TLMR 101Schmierstoffgeber mit Batterien
TLMR 201Schmierstoffgeber mit 12-24 VDC
Technische Daten
Fassungsvermögen120120 ml
 380380 ml
Entleerungszeit Vom Anwender einstellbar: 1,2,3,6,9,12, 18, 24 Monate oder Abgabe
Niedrigste Einstellung1200,16 ml pro Tag
 3800,5 ml pro Tag
Höchste Einstellung1203,9 ml pro Tag
 38012,5 ml pro Tag
Abgabe 31 ml pro Std.
Umgebungstemperatur -25 °C bis 70 °C
Max. Betriebsdruck 30 bar
Antriebsmechanismus Elektromechanisch
Anschlussgewinde Innengewinde G 1/4
Maximallänge Zulaufleitung Bis zu 5 m *
LED-Statusanzeigen OK (alle 8 Sekunden grün)
Fast leer (alle 8 Sekunden grün und rot)
Fehler (alle 8 Sekunden rot)
Schutzart DIN EN 60529 IP67
Schutzart  DIN 40 050 Teil 9 IP 6k9k
Batterie TLMR 101 4 AA Lithiumbatterien
Stromversorgung TLMR 201 12-24 VDC
Abmessungen Von IFU
Entsorgung
Industrieabfälle EU-Code
Kanister 15 01 10
Akkusatz  16 06 05
* Die zulässige Höchstlänge der Zulaufleitung hängt von der Umgebungstemperatur, der Schmierfettsorte und vom Gegendruck ab.
  • Technical data
    Technical data
    Grease capacity120120 ml (4.1 fl. oz US)
     380380 ml (12.8 fl. oz US)
    Emptying time User adjustable: 1,2,3,6,9,12, 18,  24 months or purge
    Lowest setting1200,16 ml per day (0.005fl. oz US)
     3800,5 ml per day (0.016 fl. oz US)
    Highest setting1203,9 ml per day (0.13 fl. oz US)
     38012,5 ml per day (0.42 fl. oz US)
    Purge 31 ml per hour (1 fl. oz US)
    Ambient temperature range -25°C to 70 °C (-13 °F to 158 °F)
    Maximum operating pressure 30 bar (435 psi)
    Drive mechanism Electro mechanical
    Connection thread Female G 1/4
    Maximum feed line length Up to 5 meters (16 ft) *
    LED status indicators OK (every 8 seconds green)
    Almost empty (every 8 seconds green and red)
    Error (every 8 seconds red)
    Protection class DIN EN 60529 IP67
    Protection class DIN 40 050 Teil 9 IP 6k9k
    Battery TLMR 101 4 AA Lithium batteries
    Power TLMR 201 12-24 Volt DC
    Dimensions Coming from IFU
    Disposal
    Industrial waste EU code
    Canister 15 01 10
    Battery pack  16 06 05
    * The maximum feed line length is dependent on ambient temperature, grease type and back pressure created by the application.
