Riemenausrichtsysteme TKBA 10 und TKBA 20

Vielseitige Systeme für die Riemenscheiben- und Kettenrad-Ausrichtung

SKF Riemenausrichtsysteme TKBA 10 und TKBA 20

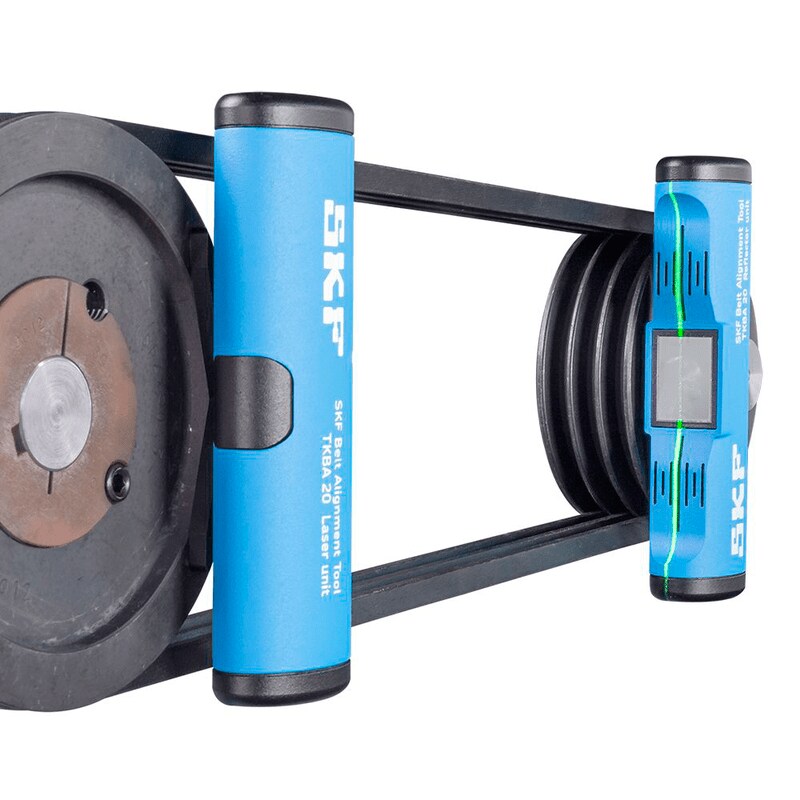

Mit SKF TKBA 10 und TKBA 20 können Riemenscheiben und Kettenräder an der Stirnseite ausgerichtet werden. Die Einheit wird magnetisch an der inneren oder äußeren Stirnseite fast aller Riemenscheiben oder Kettenräder befestigt und hat keine Kleinteile oder Ziele, die verloren gehen können. Von der Transmitter-Einheit wird ein Laserstrahl zur Reflektor-Einheit an der gegenüberliegenden Riemenscheibe projiziert. Eine Referenzskala an der Reflektor-Einheit zeigt direkt die Verschiebung und den vertikalen Winkelversatz an. Der reflektierte Laserstrahl an der Transmitter-Einheit zeigt den horizontalen Winkelversatz aller drei an.

Eigenschaften und Vorteile

  • Leistungsstarke Magneten erlauben eine schnelle und einfache Befestigung
  • Vereinfachte gleichzeitige Einstellung von Riemenspannung und Ausrichtung
  • Kann bei nahezu allen Maschinen mit Keilriemen, Verbundkeilriemen, Keilrippenriemen und den meisten anderen Riemen sowie Kettenrädern angewandt werden
  • SKF TKBA 10 nutzt einen roten Laser und eignet sich für Entfernungen bis zu 3 m
  • SKF TKBA 20 nutzt einen hochsichtbaren grünen Laser und eignet sich für Entfernungen bis zu 6 m; auch einsetzbar unter sonnigen Bedingungen im Freien
  • Robuste Aluminiumgehäuse sorgen für hohe Baugruppenstabilität und Genauigkeit beim Ausrichtungsprozess

SKF TKBA 10 (Bild 1)
Nutzt einen roten Laser und eignet sich für Entfernungen bis zu 3 m

SKF TKBA 20 (Bild 2)
Nutzt einen hochsichtbaren grünen Laser und eignet sich für Entfernungen bis zu 6 m
(20 Fuß). auch einsetzbar unter sonnigen Bedingungen im Freien.

SKF TKBA 10 (Bild 3)
Riemenausrichtsystem TKBA 10 im Tragekoffer.

SKF TKBA 20 (Bild 4)
Riemenausrichtsystem TKBA 20 im Tragekoffer.
Technische Daten
Kurzzeichen
TKBA 10
Laser
Rote Laserdiode
Laserklasse
1 integrierter Klasse-2-Laser, <1 mW, 635 nm
Länge des Laserstrahls
2 m bei 2 m
Genauigkeit bei Winkelmessung
Besser als 0,02° bei 2 m
Messabweichung
Besser als 0,5 mm
Messabstand
50 bis 3 000 mm
Steuerung
Ein/Aus-Wippschalter Laser
Gehäusewerkstoff
Aluminium, pulverbeschichtet
Abmessungen:

  Transmitter-Einheit
169 x 51 x 37 mm
  Empfänger-Einheit
169 x 51 x 37 mm
  Reflektorabmessungen
22 x 32 mm
Gewicht

  Transmitter-Einheit365 g
  Empfänger-Einheit340 g
MontageMagnetisch, seitenmontiert
KeilführungenNicht zutreffend
Batterie2 x AAA, Alkaline Typ IEC LR03
Betriebsdauer25 Stunden bei Dauerbetrieb
Abmessungen Tragekoffer260 x 85 x 180 mm
Gesamtgewicht (einschl. Tragekoffer) 1,3 kg
Betriebstemperaturen0 bis 40 °C
Lagertemperatur–20 bis +60 °C
Relative Luftfeuchtigkeit10 bis 90 %, nicht kondensierend
SchutzartIP 40
Kalibrierungs-ZertifikatGültig für 2 Jahre
Inhalt des Tragekoffers
1 TKBA 10 Transmitter-Einheit
1 TKBA 10 Empfänger-Einheit
2 AAA-Batterien
1 Bedienungsanleitung (gedruckt)
1 Kalibrierungszertifikat
Technische Daten
Kurzzeichen
TKBA 20
Laser
Grüne Laserdiode
Laserklasse
1 integrierter Klasse-2-Laser, <1 mW, 532 nm
Länge des Laserstrahls
2 m bei 2 m
Genauigkeit bei Winkelmessung
Besser als 0,02° bei 2 m
Messabweichung
Besser als 0,5 mm
Messabstand
50 bis 6 000 mm
Steuerung
Ein/Aus-Wippschalter Laser
Gehäusewerkstoff
Aluminium, pulverbeschichtet
Abmessungen:

Transmitter-Einheit
169 x 51 x 37 mm
Empfänger-Einheit
169 x 51 x 37 mm
Reflektorabmessungen
22 x 32 mm
Gewicht

Transmitter-Einheit365 g
Empfänger-Einheit340 g
MontageMagnetisch, seitenmontiert
KeilführungenNicht zutreffend
Batterie2 x AAA, Alkaline Typ IEC LR03
Betriebsdauer8 Stunden bei Dauerbetrieb
Abmessungen Tragekoffer260 x 180 x 85 mm
Gesamtgewicht (inkl. Tragekoffer)1,3 kg
Betriebstemperaturen0 bis 40 °C
Lagertemperatur–20 bis +60 °C
Relative Luftfeuchtigkeit10 bis 90 %, nicht kondensierend
SchutzartIP 40
Kalibrierungs-ZertifikatGültig für 2 Jahre
Inhalt des Tragekoffers
1 TKBA 20 Transmitter-Einheit
1 TKBA 20 Empfänger-Einheit
2 AAA-Batterien
1 Bedienungsanleitung (gedruckt)
1 Kalibrierungszertifikat
