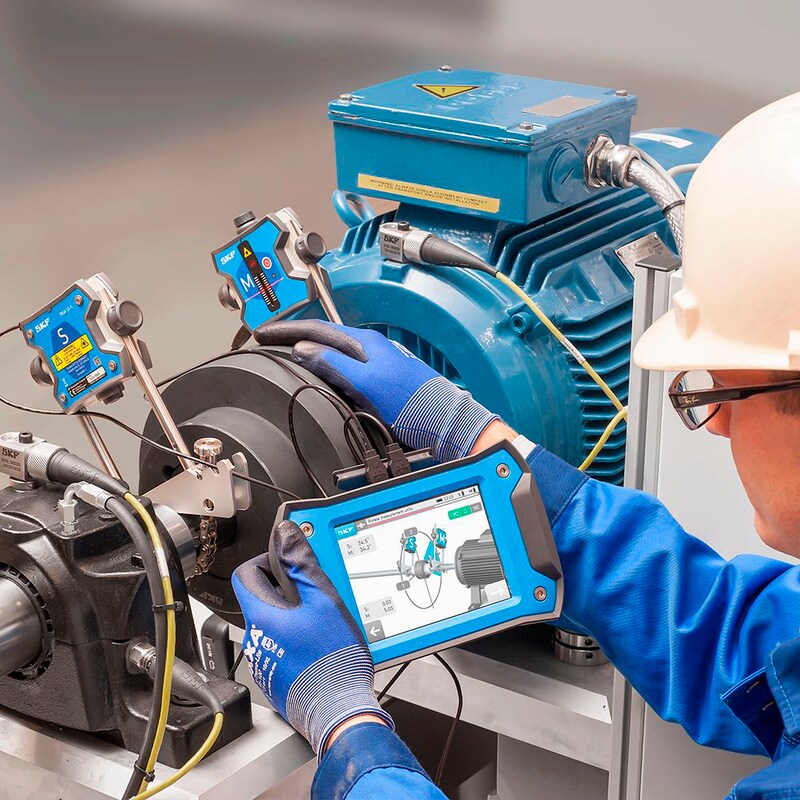

Wellenausrichtsystem TKSA 31

Das intuitive, kostengünstige laserunterstützte Wellenausrichtsystem

Das TKSA 31 ist die kostengünstigste SKF Lösung für eine unkomplizierte, laserunterstützte Wellenausrichtung. Das ergonomische Display mit Touchscreen macht das Gerät äußerst anwenderfreundlich, und die integrierte Maschinenbibliothek unterstützt die Speicherung von Ausrichtungsprotokollen für zahlreiche Maschinen. Große Laserdetektoren in den Messköpfen verringern den Bedarf an Vorausrichtungen, und das eingebundene Kippfuß-Tool schafft die Voraussetzungen für eine erfolgreiche Ausrichtung. Zusätzliche Funktionen wie z.B. Echtzeitdarstellung und automatische Messungen sorgen für die schnelle, effiziente Ausführung von Ausrichtungsaufgaben und machen das TKSA 31 zu einem innovativen und vor allem auch bezahlbaren laserunterstützten Wellenausrichtsystem.

  •  Die Messungen sind unkompliziert, da hier die bewährte Drei-Positionen-Messung (9-12-3) zur Anwendung kommt, mit einer zusätzlichen Positionierungsflexibilität von 40° um jede Messposition herum.
  • Seinen erschwinglichen Preis verdankt das System dem Standard-Wellenausrichtprozess sowie den wichtigen Funktionen, die rasche und effiziente Wellenausrichtungen möglich machen.
  • Die automatische Messung ermöglicht das berührungslose Messen, bei dem die Kopfposition ermittelt und die Messung durchgeführt wird, wenn sich die Köpfe in die richtige Position gedreht haben.
  • Nach jeder Ausrichtung werden automatisch Berichte erstellt. Diese Berichte lassen sich individuell anpassen, mit Notizen und Aufnahmen der integrierten Kamera, um eine möglichst umfassende Übersicht zu erhalten. Alle Berichte lassen sich als PDF-Dateien exportieren.
  • Die Echtzeitdarstellung unterstützt intuitive Messungen und erleichtert horizontale und vertikale Ausrichtung.
  • Die Maschinenbibliothek bietet eine Übersicht über alle Maschinen und Ausrichtungsberichte. Sie vereinfacht zudem die Identifizierung der Maschine und verbessert den Workflow beim Ausrichten.
SKF Wellenausrichtsystem TKSA 31
Eine Wellenausrichtung lohnt sich für eine Vielzahl von rotierenden Industriemaschinen. Oft erlaubt die Ausrichtung eine deutliche Verbesserung der Maschinenverfügbarkeit bei gleichzeitiger Reduzierung der Instandhaltungskosten. Das TKSA 31 ist die perfekte Einsteigerlösung bei Wellenausrichtungen, es ermöglicht dank der intuitiven Bedienung präzise Wellenausrichtungen und ist außerdem noch vom Preis her erschwinglich.
  • Technische Daten
    Technische Daten
    KurzzeichenTKSA 31
    Sensoren und Kommunikation29 mm Linear-CCD; elektronischer Neigungsmesser ±0,5°;
     kabelgestützte Kommunikation per USB-Kabel (im Lieferumfang enthalten)
    Messstrecke *0,07 bis 2 m
    Messfehler / angezeigte Auflösung<0,5% ±5 µm / 10 µm
    Display5.6" resistiver LCD-Farb-Touchscreen
    Software-Updateüber USB-Stick
    Wellendurchmesserbereich20 bis 150 mm Durchmesser
     Bis zu 300 mm mit optionalen Verlängerungsketten
    Max. empfohlene Kupplungshöhe''*105 mm
    Montagesystem2 × V-Winkel; 2 × Ketten 400 mm ; 2 × Gewindestangen 150 mm pro V-Winkel
    AusrichtungsmessungStellungsmessung in 3 Positionen 9–12–3
     Automatische Stellungsmessung in 3 Positionen 9–12–3
    AusrichtungskorrekturEchtzeitwerte für die vertikale und horizontale Korrektur der Maschinenposition; Laser-Kippfuß-Tool
    AusrichtungsprotokollAutomatische PDF-Berichte lassen sich per USB-Stick exportieren
    Akkulaufzeit der Display-EinheitBis zu 7 Stunden Dauerbetrieb bei 100% Hintergrundbeleuchtung (5 000 mAh, Lithium-Polymerakku)
    Abmessungen Tragekoffer530 × 110 × 360 mm
    Gesamtgewicht (einschl. Tragekoffer)4,75 kg
    Betriebstemperaturen0 bis 45 °C
    SchutzartIP 54
    KalibrierungszertifikatIm Lieferumfang enthalten (2 Jahre gültig)
    * Lieferung einschl. USB-Kabel, bis zu 4 m möglich
    ** bis zu 195 mm mit Verlängerungsstangen (optional)
