Hydraulik-Abziehersatz

Eine Kombination von leistungsstarken Abziehern

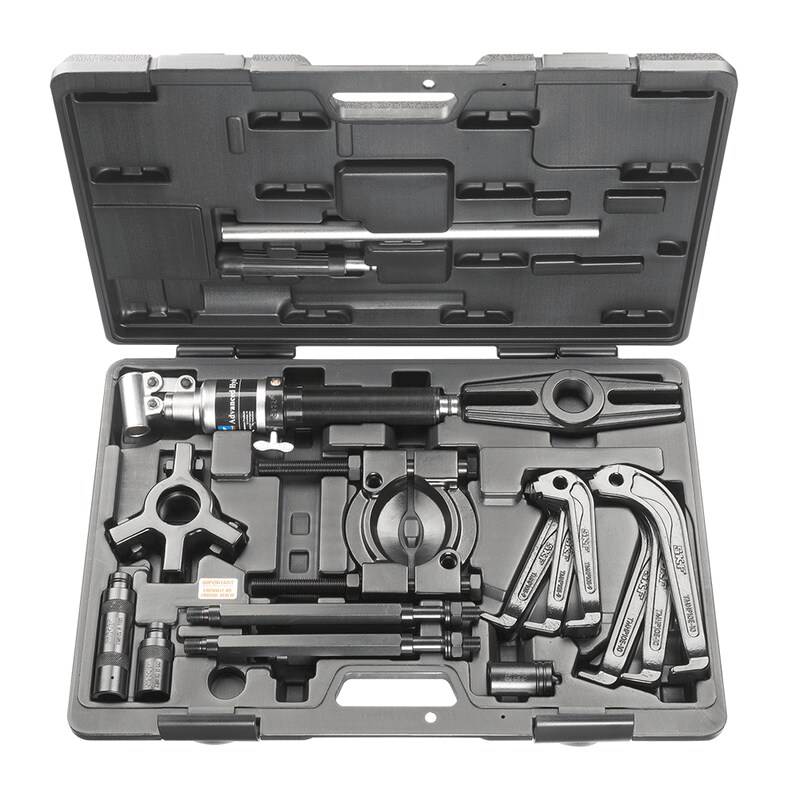

Hydraulik-Abziehersatz TMHC 110E
Der Hydraulik-Abziehersatz TMHC 110E besteht aus einem Abzieher mit Trennstück und einem dreiarmigen Hakenabzieher sowie der Hydraulikspindel TMHS 100, mit der Abziehkräfte bis 100 kN erzeugt werden können. Der vielseitige Abziehersatz ermöglicht ein sicheres und müheloses Abziehen in vielen Anwendungsfällen.
  • Für verschiedenste Anwendungsfälle geeignet
  • Hohe Abziehkräfte bis zu 100 kN
  • Hydraulikspindel für mühelose Krafterzeugung und schnelle Abziehvorgänge
  • Zum Hakenabzieher gehören zwei Hakensätze unterschiedlicher Länge, für Reichweiten bis 115 mm
  • Der Hakenabzieher kann wahlweise mit drei oder mit zwei Haken bestückt werden ‒ entsprechend den Anforderungen des Anwendungsfalls
  • Die Abziehkraft des Abziehers mit Trennstück wirkt direkt auf den Lagerinnenring, wodurch sich der erforderliche Kraftaufwand verringert
  • Die besondere Konstruktion des Trennstücks erlaubt den Einsatz des Abziehers auch bei ungünstigen Platzverhältnissen
  • Mit den Verlängerungsstangen kann die Reichweite des Abziehers mit Trennstück auf 255 mm verlängert und so den jeweiligen Erfordernissen angepasst werden
  • Technische Daten
    Technical data
    Designation
    TMHC 110E
    Description
    Advanced hydraulic puller kit
    General
    Contents









    1 x arm-assembly stand
    3 x arms, set 1 (TMHP10E-9)
    3 x arms,  set 2 (TMHP10E-10)
    1 x separator set
    1 x beam
    2 x main rods
    2 x extension rods, 125 mm (4.9 in)
    1 x hydraulic spindle TMHS 100
    2 x extension pieces for hydraulic
    spindle; 50, 100 mm (2.0, 3.9 in)
    1 x nosepiece with centre point
    for hydraulic spindle
    Maximum stroke
    80 mm (3.1 in)
    Nominal working force
    100 kN (11.2 US ton force)
    Weight
    13,5 kg (29.8 lb)
    Cycle life hydraulic cylinder
    Minimum 5000 cycles up to 100 kN
    (11.2 US ton force)
    Threading hydraulic cylinder
    UN 1½'' x 16 tpi
    Safety valve setting hydraulic
    cylinder
    105 kN (11.8 US ton force)
    Carrying case dimensions
    580 x 410 x 70 mm
    (23 x 16 x 2.8 in)
    Jaw puller
    Effective arms length, arms set 1
    (TMHP10E-9)
    65 mm (2.6 in)
    Width of grip, arms set 1
    50-110 mm (2-4.3 in)

    Claw height

    6 mm (0.25 in)
    Effective arms length, arms set 2
    (TMHP10E-10)
    115 mm (4.5 in)
    Width of grip, arms set 2
    75-170 mm (3.0-6.7 in)
    Claw height
    6 mm (0.25 in)
    Strong back puller
    Maximum reach
    250 mm (9.8 in)
    Shaft diameter range
    20 - 100 mm (0.8 - 4 in)
  • Einzelteile
