Rolamentos de rolos cilíndricos de uma carreira com número máximo de rolos

A linha básica de rolamentos de rolos cilíndricos de uma carreira com número máximo de rolos SKF fornecida aqui inclui os modelos NCF e NJG. Eles são utilizados para fixar o eixo axialmente em um sentido e, eventualmente, para suportar o deslocamento axial do eixo em relação ao mancal na direção oposta.

Modelo NCF

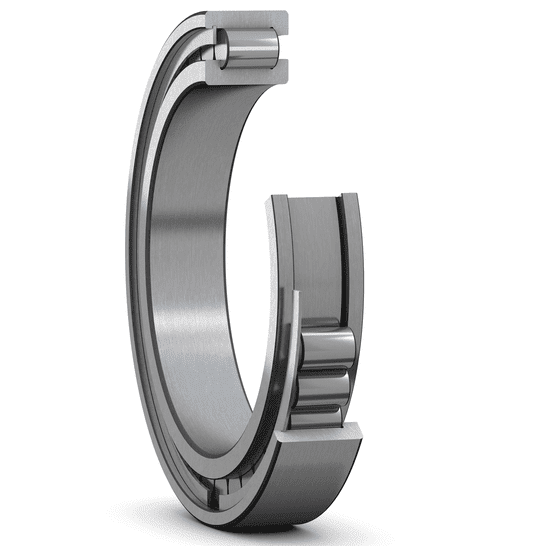

Os rolamentos modelo NCF apresentam dois flanges integrados no anel interno e um no anel externo (fig. 1). Um anel de retenção inserido no anel externo, no lado oposto do flange integrado, mantém o rolamento unido. O anel de retenção não deve ser carregado axialmente durante a operação.

Tipo NJG

Os rolamentos NJG, que compreendem a série de dimensões 23 de grande porte, são indicados para aplicações de carga pesada e baixa velocidade. Esses rolamentos apresentam dois flanges integrados no anel externo e um no anel interno (fig. 2). Os rolamentos modelo NJG apresentam um complemento do rolo de autorretenção. Portanto, o anel externo com o complemento de rolos pode ser separado do anel interno sem que haja necessidade de tomar precauções especiais para evitar que os rolos caiam (fig. 3). Essa característica simplifica a montagem e desmontagem.

Rolamentos pareados

A SKF pode fornecer rolamentos pareados. Para casar os rolamentos, a SKF combina os rolamentos de modo que a diferença de altura transversal fique dentro de uma faixa de tolerância muito pequena. Essa linha de tolerância reduzida é uma precondição para o compartilhamento de carga uniforme entre os rolamentos.
Os rolamentos pareados são identificados por um sufixo de designação:
  • DR para um conjunto de dois rolamentos
  • TR para um conjunto de três rolamentos
  • QR para um conjunto de quatro rolamentos
Para obter informações adicionais, entre em contato com o serviço de engenharia de aplicação da SKF.
