Rolamentos de agulhas alinháveis

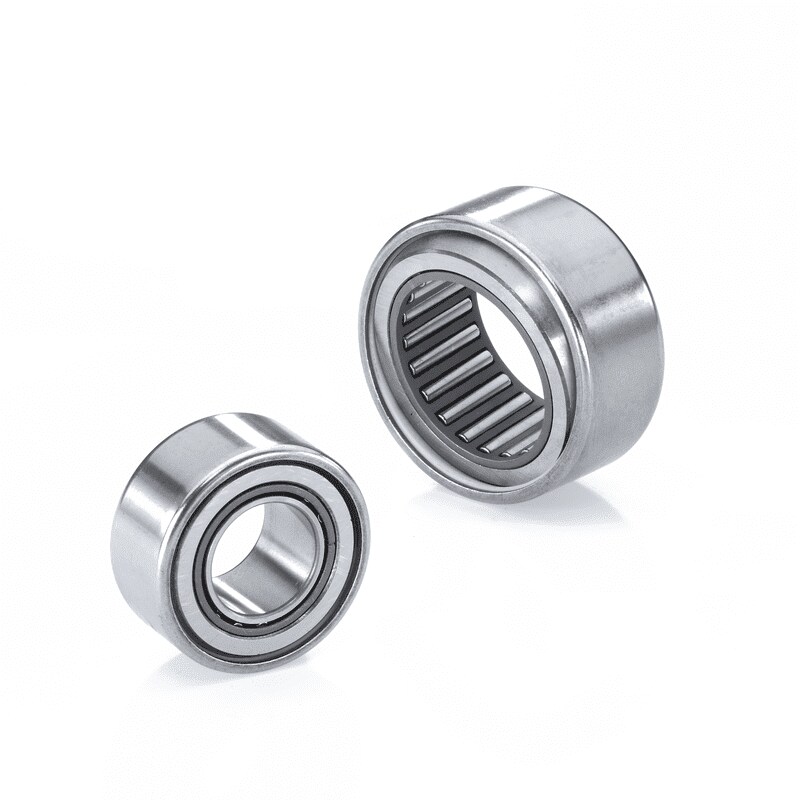

Os rolamentos de rolos de agulhas alinháveis SKF possuem um anel externo com uma superfície externa esférica (convexa). Dois anéis de assento de polímero com uma superfície interna esférica (côncava) são encapsulados em uma bucha de aço laminado trefilado e colocados sobre o anel externo. Esse modelo permite que o rolamento suporte o desalinhamento estático do eixo em relação ao mancal. A SKF fornece rolamentos de rolos de agulhas alinháveis com (fig. 1) ou sem (fig. 2 ) anel interno.
Em aplicações nas quais o eixo não possa ser temperado e retificado, os rolamentos com anel interno devem ser utilizados. O deslocamento axial permitido (→ tabela de produtos) do eixo em relação ao mancal é limitado para os rolamentos com anel interno. Se o deslocamento axial permitido proporcionado por um anel interno padrão não for suficiente, é possível utilizar um anel interno prolongado (→ Anéis internos do rolamento de rolos de agulhas).
Os rolamentos sem anel interno são uma excelente escolha para arranjos de rolamentos compactos nos quais o eixo pode ser temperado e retificado.

Gaiolas

Dependendo do modelo, série e tamanho, os rolamentos de agulhas alinháveis SKF são equipados com uma das gaiolas mostradas na tabela 1.
Para obter mais informações sobre a adequação das gaiolas, consulte Gaiolas e Materiais da gaiola.
