Galets d’amenage

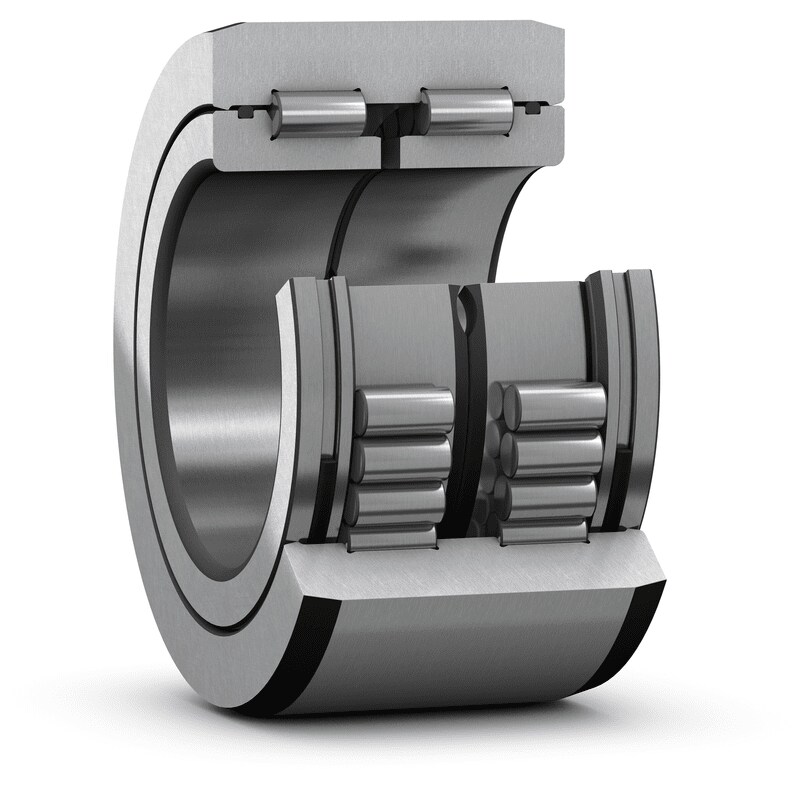

Les galets pour chaîne d'agglomération SKF sont en fait des roulements à deux rangées de rouleaux cylindriques jointifs (fig. 1). Dans quelques cas, ils se présentent sous la forme de roulements à quatre rangées de rouleaux cylindriques jointifs (fig. 2). La bague extérieure, très épaisse, comporte trois épaulements intégrés. Le diamètre extérieur, qui résiste très bien à l'usure, est cylindrique, avec toutefois un léger rétrécissement au niveau des faces latérales, qui prend parfois la forme d'un chanfrein. La bague intérieure est en deux parties, et chacune d'elles a un épaulement intégré qui permet aux unités de supporter des charges axiales élevées en plus des charges radiales. Des joints toriques insérés dans une gorge réalisée dans les épaulements de la bague intérieure empêchent la pénétration de contaminants dans le roulement et les fuites de graisse de lubrification. Ils permettent aussi de maintenir ensemble les différents éléments de l'unité.
À l’origine, les galets pour chaîne d'agglomération ont été développés pour les fours poussants des installations d'agglomération (fig. 3). Mais ces unités prêtes à l'emploi conviennent aussi pour toutes les applications où les charges supportées sont élevées et où le sens de rotation change souvent, ou à faibles vitesses de rotation.
