Roulements à aiguilles auto-aligneurs

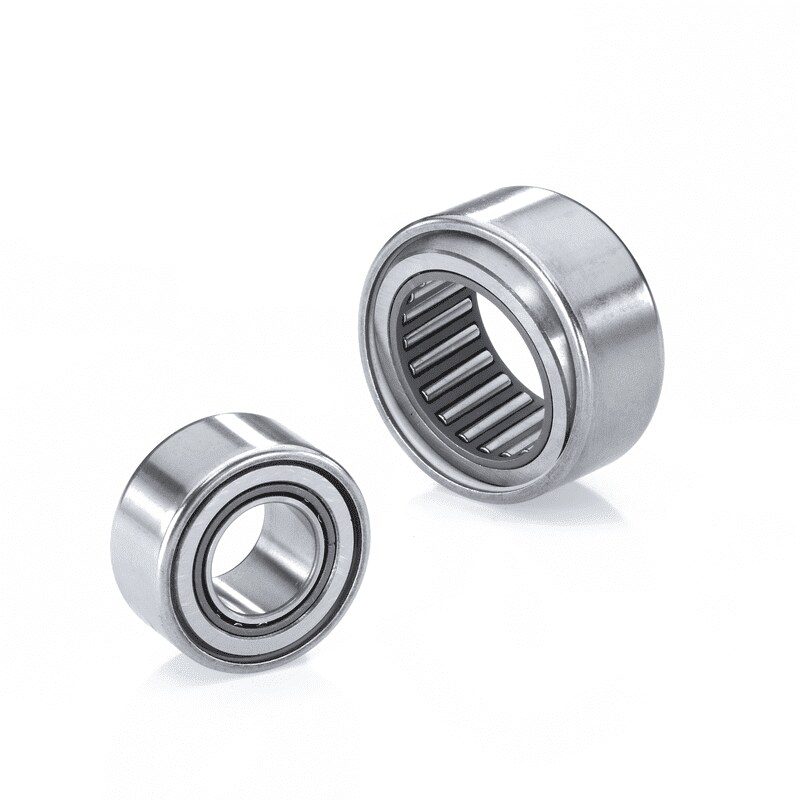

Les roulements à aiguilles auto-aligneurs SKF sont munis d'une bague extérieure à surface extérieure sphérique (convexe). Deux contreplaques en polymère de surface intérieure sphérique (concave) sont encastrées dans un manchon embouti en tôle d'acier et placées sur la bague extérieure. Cette conception permet au roulement de supporter un défaut d'alignement statique de l'arbre par rapport au palier. SKF fournit des roulements à aiguilles auto-aligneurs avec (fig. 1) ou sans (fig. 2) bague intérieure.
Dans les applications où l'arbre ne peut pas être trempé et rectifié, des roulements avec bague intérieure doivent être utilisés. Le déplacement axial admissible (→ tableau des produits) de l'arbre par rapport au palier est limité pour les roulements avec bague intérieure. Si le déplacement axial admissible qu'offre une bague intérieure standard n'est pas suffisant, il est possible d'utiliser une bague intérieure débordante (→ Bagues intérieures de roulements à aiguilles).
Les roulements sans bague intérieure représentent un excellent choix pour les montages compacts si l'arbre peut être trempé et rectifié.

Cages

En fonction de leur type, série et taille, les roulements à aiguilles auto-aligneurs SKF sont équipés de l'une des cages indiquées dans le tableau 1.
Pour en savoir plus sur l'utilisation des cages, reportez-vous à Cages et Matériaux des cages.
