Roulements à aiguilles / à billes à contact oblique

Les roulements à aiguilles / à billes à contact oblique SKF comportent un roulement radial à aiguilles et un roulement à billes à contact oblique. Les charges radiales agissent exclusivement sur le roulement à aiguilles et les charges axiales exclusivement sur le roulement à billes à contact oblique. Ces roulements à section transversale basse peuvent fonctionner à des vitesses élevées et supporter des charges radiales importantes et des charges axiales légères. SKF fournit ces roulements sans joints dans les deux séries suivantes :
  • les roulements de série NKIA (fig. 1), qui supportent des charges axiales dans un sens

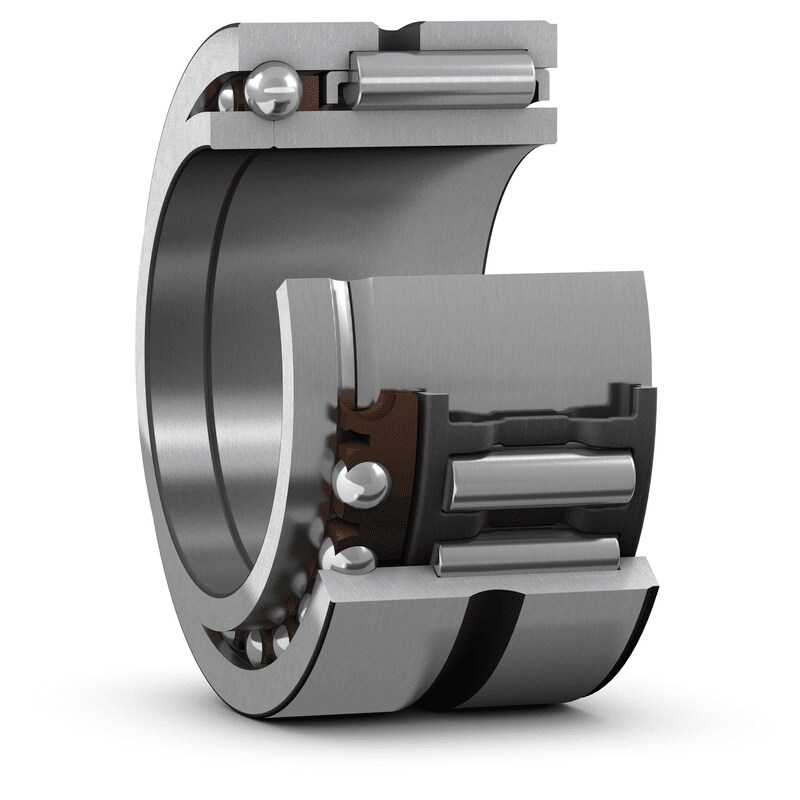

  • les roulements de série NKIB (fig. 2), qui supportent des charges axiales dans les deux sens
Les roulements des deux séries sont séparables, c'est-à-dire que la bague intérieure peut être montée séparément de la bague extérieure, des éléments roulants et des cages. Toutefois, les bagues intérieures de la série NKIB ne sont pas interchangeables avec celles d'un autre roulement apparemment identique. Les roulements doivent donc être maintenus assemblés comme à la livraison.
En fonction de l'application, les roulements à aiguilles / à billes à contact oblique peuvent être lubrifiés à la graisse ou à l'huile. Dans le cas de la lubrification à la graisse, le roulement à aiguilles et le roulement à billes à contact oblique doivent être remplis du même lubrifiant avant le montage.
Série NKIA
Les roulements à aiguilles / à billes à contact oblique de la série NKIA 59 (fig. 1) supportent des charges axiales qui agissent dans un sens et peuvent donc servir à guider l'arbre dans un sens. Pour les arbres courts, dont les modifications de longueur, suite à la dilatation thermique sont relativement faibles, il est possible d'utiliser deux roulements de la série NKIA 59 disposés en O (fig. 3).
Série NKIB
Les roulements à aiguilles / à billes à contact oblique de la série NKIB 59 (fig. 2) peuvent fixer l'arbre dans les deux sens. Le jeu axial est compris entre 0,08 et 0,25 mm. Pour faciliter le montage, le roulement comporte une bague intérieure en deux pièces. Lors du montage de la bague intérieure, il est important que les deux pièces soient montées directement l'une à côté de l'autre sans espace entre les deux.
Cages

En fonction de leur type, série et taille, les roulements à aiguilles / à billes à contact oblique SKF sont équipés des cages indiquées dans le tableau 1.

Les lubrifiants généralement utilisés pour les roulements n'ont aucune influence néfaste sur les propriétés de la cage, Cependant, certaines huiles synthétiques, certaines graisses à base d'huile synthétique et certains lubrifiants contenant des additifs EP peuvent, lors d'une utilisation à haute température, avoir un impact négatif sur les cages en polyamide. Pour en savoir plus sur l'utilisation des cages, reportez-vous à Cages et Matériaux des cages.

Options de relubrification

En fonction du type et de la taille, SKF fournit des roulements à aiguilles présentant différentes caractéristiques pour optimiser la lubrification et la relubrification.

Le roulement à aiguilles de tous les roulements combinés comporte une rainure annulaire et un trou de lubrification dans la bague extérieure.
