Composants des roulements à aiguilles

Bagues intérieures de roulements à aiguilles
Des bagues intérieures pour roulements à aiguilles peuvent être fournies séparément par SKF. Elles sont généralement utilisées avec des cages à aiguilles ou des douilles à aiguilles dans des applications où l'arbre ne peut pas être trempé et rectifié. Les bagues intérieures sont disponibles dans les deux séries suivantes :
  • Série IR (fig. 1), avec ou sans trou de lubrification, avec ou sans surépaisseur d'usinage
  • Série LR (fig. 2)

Les bagues intérieures des deux séries sont également disponibles en différentes largeurs. Les bagues intérieures larges permettent un déplacement axial de l'arbre par rapport au palier plus grand qu'avec les largeurs de bagues intérieures standard. Elles constituent également une excellente surface d'appui pour les lèvres des joints à frottement (fig. 3).

Indépendamment du type d'ajustement, serré ou libre, de la bague, cette dernière doit être fixée des deux côtés pour empêcher les mouvements axiaux. Un côté peut être fixé contre un épaulement. L'autre côté peut être fixé par un segment d'arrêt, une entretoise ou un écrou.

Série IR

Les bagues intérieures de la série IR (fig. 1), les bagues intérieures SKF standard pour roulements à aiguilles, sont en acier au carbone chromé. Les bagues sont trempées et rectifiées. La surface de la piste de roulement est usinée avec précision et comporte un chanfrein des deux côtés. Les chanfreins facilitent l'assemblage et protègent les lèvres d'étanchéité pour éviter de les endommager pendant le montage.

Certaines dimensions de bagues intérieures IR présentent un trou de lubrification (fig. 4). Elles sont alors désignées par le suffixe IS1. Des bagues intérieures avec des trous de lubrification supplémentaires sont disponibles sur demande.

Sur demande, SKF peut fournir des bagues intérieures de la série IR avec une piste pré-rectifiée et une surépaisseur d'usinage z. Ces bagues intérieures portent le suffixe de désignation VGS. La surépaisseur d'usinage dépend du diamètre de la piste de la bague intérieure et est indiquée dans le tableau 1. Une rectification finale peut leur être appliquée après le montage sur un arbre dans les applications où une précision de rotation extrêmement élevée est nécessaire.

Série LR

Les bagues intérieures de la série LR (fig. 2) sont en acier au carbone chromé. Les bagues sont trempées et les diamètres d'alésage et de piste sont rectifiés. Les faces latérales sont tournées et les bords sont arrondis. Pour les applications où les tolérances supérieures de battement et de largeur sont moins importantes, ces bagues intérieures peuvent être utilisées pour obtenir un montage de roulements économique.

Aiguilles

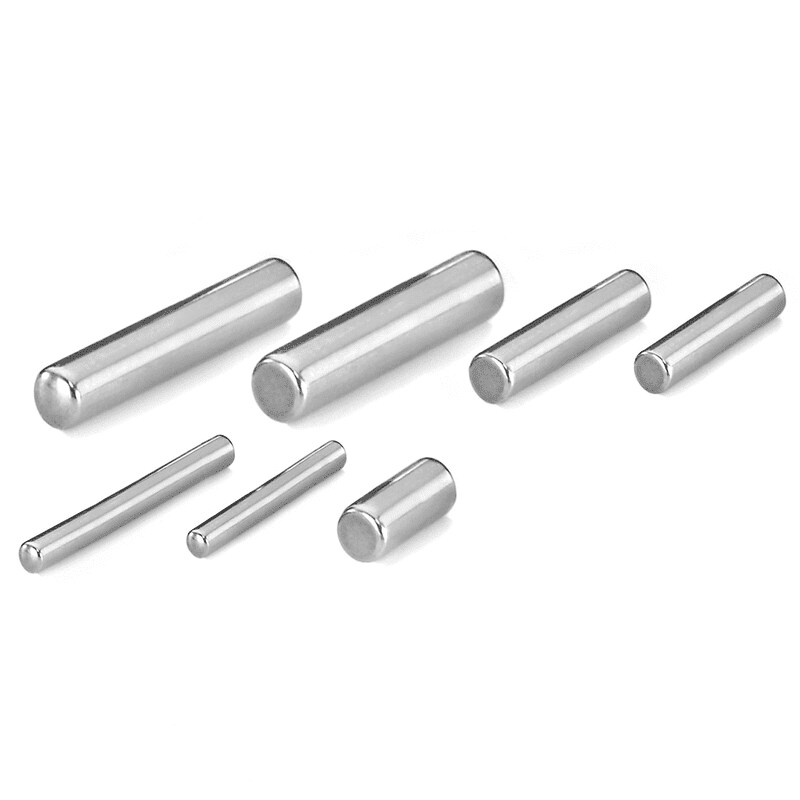

Les aiguilles SKF sont en acier au carbone chromé. Elles présentent une dureté de 58 à 65 HRC et une surface rectifiée avec précision. Elles peuvent être utilisées dans des montages de roulements à éléments jointifs pour des applications fonctionnant à basse vitesse ou soumises à des mouvements d'oscillation. Si l'arbre et l'alésage du palier peuvent servir de pistes de roulement, ces montages de roulements compacts constituent une solution économique avec une capacité de charge élevée par rapport aux roulements à cage (→ Pistes de roulement sur les arbres et dans les paliers).

Pour obtenir de l'aide concernant la conception de montages de roulements à éléments jointifs ou le calcul de données de performances pour ce type de montages, veuillez contacter le service applications SKF.
