滚针轴承零部件

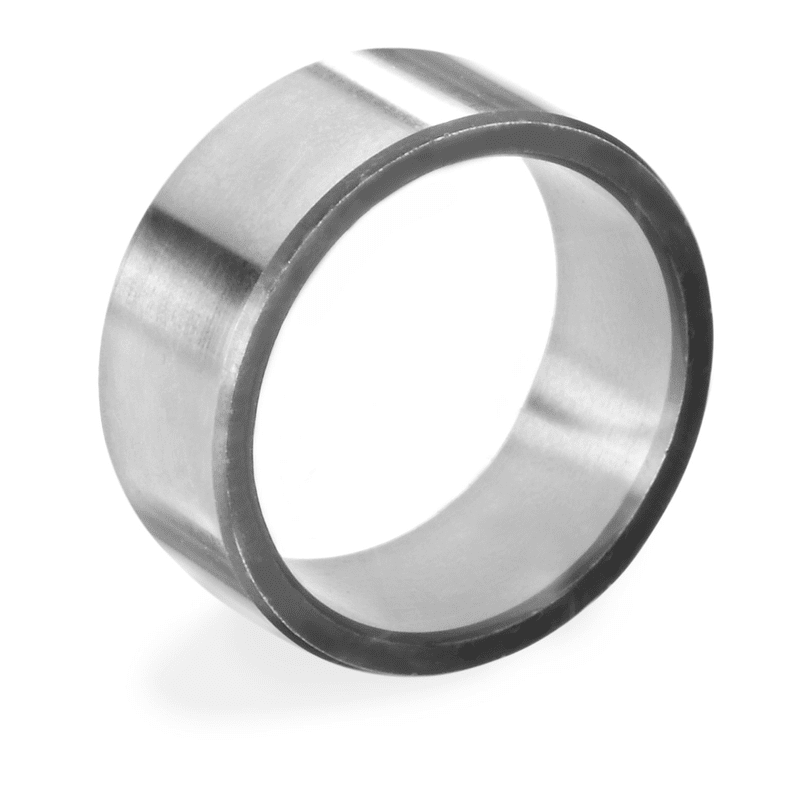

滚针轴承内圈
SKF 单独为滚针轴承提供内圈。 在轴不能被硬化和研磨的应用中,滚针轴承内圈通常结合滚针和保持架组件冲压外圈滚针轴承一起使用。 可提供以下两种系列的内圈:
  • IR 系列(图 1),带或不带润滑孔,有或无机械加工余量
  • LR 系列(图 2

两种系列的内圈亦有各种不同的宽度。 与标准宽度内圈相比,相对较宽的内圈允许轴与轴承座之间有较大的轴向位移。 同时它们也为接触式密封件的密封唇提供理想的配合面(图 3)。

无论内圈采用过盈还是间隙配合,都应定位于两侧,以防止轴向运动。 一侧可以紧靠轴肩。 另一侧可由止动环、隔圈或螺母固定。

IR 系列

IR 系列内圈(图 1)是 SKF 提供的滚针轴承标准内圈,由高碳铬轴承钢制成。 这些内圈经硬化和研磨。 滚道表面经过精细研磨,并且两侧各有一个安装倒角。 倒角可以方便安装并在安装过程中防止密封唇损坏。

某些尺寸的 IR 内圈有润滑孔(图4)。 这些型号的后缀为 IS1,根据要求,内圈可提供额外润滑孔。

SKF 可根据要求供应带预研磨滚道和机加工余量 z 的IR系列内圈。这些内圈用型号后缀 VGS 表示。 机械加工余量取决于表 1 中列出的内圈滚道直径。在需要极高运行精度的应用中,将内圈安装在轴上后,可以对其进行抛光。

LR 系列

LR 系列内圈(图 2)是由碳铬轴承钢制造,并且已经过淬硬。 内圈经硬化,并且内孔和滚道经过研磨。 内圈端面经过车削,边缘非常光滑。 在振摆较大,而宽度公差不是那么重要的应用场合,这些内圈可用来提供一个划算的轴承配置。

滚针

SKF 滚针由碳铬钢制成。 滚针的硬度在 HRC 58 到 65 之间,且表面经过精细研磨。 这种滚针可以在低转速或往复摆动应用中,用于设计满滚子轴承配置。 如果轴和轴承座孔可作为滚道,那么与带保持架的轴承相比,这种紧凑的轴承配置承载能力更高且更具经济效益(→轴上和轴承座内的滚道)。

如需有关设计满滚子轴承配置或计算这些轴承配置性能数据的帮助信息,请联系 SKF 应用工程服务部门。
