轴对中仪 TKSA 51

使用平板电脑和智能手机的功能强大、直观的轴对中系统

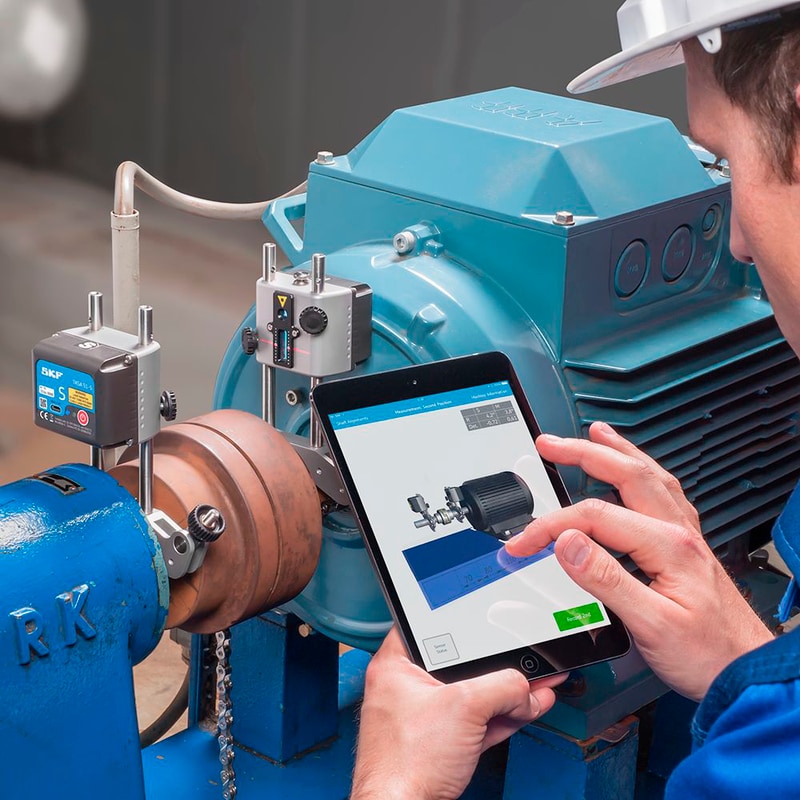

TKSA 51轴对中系统具有高操作灵活性和高性能,适合从入门到专家级的对中工作。 其被设计与装有轴对中TKSA 51 app的平板电脑和智能手机一起使用,系统非常直观、易于使用,不需要专门的培训。 标配的附件使得TKSA 51能够满足广泛的应用,比如电机、风机、泵、齿轮箱等。 该仪器的app应用包括使用指导录像,展示使用者如何进行精确的测量。

  • 测量灵活性 - 众所周知的三点测量具有更大的灵活性,因为测量可以从任何位置开始,所需的最小旋转角度为40度。 这使得用户可以在受限的空间进行对中。
  • 自动生成报告 - 自动生成对中报告,并可以加入定制化的注释、机器图片和通过触屏写入的签名。 报告可以PDF格式的文件导出,并与其它移动app应用共享。
  • 通用性和紧凑性 - 一系列标配的组件,如磁性安装支架、延长杆和链条,提升了TKSA 51的通用性,同时保持了系统的紧凑性、轻便性和易于携带。
  • 3-D动态视图 - 该功能可以直观地帮助定位测量头,以实现快速对中测量,进入水平/垂直对中纠正时有动态显示。 该app应用显示电机与实际机器位置一致的3-D旋转视图。
  • 跳动补偿 - 经更长时间的测量值平均,以提高在有振动或其它外部干扰情况下的测量精确性。
  • 全功能演示模式 - 该app应用可以方便地下载,其演示模式可以让您在购买TKSA 51前就能够体验轴对中过程。
SKF轴对中仪 TKSA 51
在 TKSA 系列产品中, TKSA 51 轴对中仪适合广泛的应用。 其紧凑、轻便的设计,高的测量灵活性和标配的各种附件使得该仪器能够用于各种机器,即使是在难于接近的位置。 平板电脑和智能手机保护套的使用不影响TKSA 51的功能。
SKF轴对中仪 TKSA 51 App应用

TKSA 51 App 应用可以从 Apple AppStore 和 Google Play 上免费下载。 仅需通过您的设备搜索“SKF TKSA 51” 或扫描本页上的二维码,就可以通过全功能演示模式来体验对中过程。

SKF轴对中仪 TKSA 51的软脚测量App应用
软脚测量App应用“Soft Foot for TKSA 51”。 仅需通过您的设备在 Apple AppStore 或 Google Play 里搜索“TKSA 51 soft foot” 或扫描本页上的二维码。

Alignment applications

QR code for TKSA 51 and 71 apps
The TKSA 51 functions quickly and intuitively using three software apps tailored for different alignment jobs. Designed for use without prior training, these simple-to-use apps are available free of charge for both Android and iOS platforms. Common features include comprehensive, automatic reports, export and sharing options, instructional videos within the apps, built-in tolerance guidelines, 3-D live view, disturbance compensation and a fully functional demonstration mode.

Apps for use with TKSA 51

TKSA 51的演示视频

Ordering designations

DesignationDescription
TKSA 51Measuring units with standard accessories in carrying case
TKSA 51DTKSA 51 and TKSA DISPLAY
TKSA DISPLAYAndroid tablet with min 7 in. screen size, protective cover for industrial environments and pre-installed apps.
  • 技术参数
    技术参数
    订货号TKSA 51激光对中仪
    传感器和通信20 mm (0.8 in.) PSD,红色线激光,2类;
    电子倾角仪±0,1°;蓝牙4.0 LE
    系统测量距离0.07至5 m (0.23 to 16.4 ft)
    测量误差/显示分辨率<1% + 1个数位
    操作设备推荐 Galaxy Tab Active(推荐平板电脑)和 iPad mini。
    推荐 iPad 三代、iPod Touch 5 代、
    iPhone 4S、Galaxy S4 或更高(不仅限与此)
    操作系统要求Apple iOS 8 或 安卓 OS 4.4.2(以及更高)
    软件/App升级在 Apple AppStore 或 Google Play Store 上
    轴径20至150mm (0.8至5.9 in.),
    最大至450mm(17.7 in.)使用标配的延长链条
    建议的联轴器最大高度170 mm (6.7 in.)使用延长杆
    对中测量模式3×点自由测量(总的最小 40°旋转角度),
    自动测量
    对中纠正为垂直和水平面的机器位置纠正提供动态数值
    可调冲击兼容能力(Vibracons)
    软脚修正下载独立的“Soft Foot for TKSA 51” App 应用
    对中报告自动生成可通过email/云服务导出的pdf格式的报告
    显示方向横向(在平板电脑上的纵向图)
    测量单元电池连续使用最长10小时(2 000 mAh可充电锂电池)
    仪器箱尺寸355 × 250 × 110 mm (14 × 9.8 × 4.3 in.)
    总重量(包括仪器箱)2,9 kg (6.4 lbs)
    工作温度0至45 °C (32至113 °F)
    防护等级IP 54
    标定证书随设备提供, 2年有效
