Einreihige vollrollige Zylinderrollenlager

Das hier vorgestellte SKF Standardsortiment an einreihigen vollrolligen Zylinderrollenlagern umfasst die Lager der Bauformen NCF und NJG. Diese Lager können die Welle in einer Richtung axial führen und in entgegengesetzter Richtung geringe Axialverschiebungen der Welle gegenüber dem Gehäuse im Lager ausgleichen.

Bauform NCF

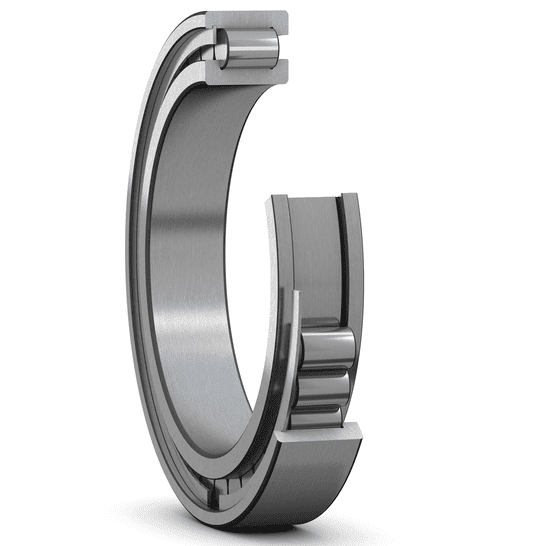

Die Lager der Bauform NCF haben zwei feste Borde am Innenring und einen festen Bord am Außenring (Bild 1). Ein im Außenring auf der bordlosen Seite eingesetzter Sicherungsring hält das Lager zusammen und darf im Betrieb nicht axial belastet werden.

Bauform NJG

Die Lager der Bauform NJG gehören ausnahmslos der schweren Maßreihe 23 an und sind für besonders hoch belastete, langsam laufende Lagerungen bestimmt. Im Gegensatz zu den übrigen vollrolligen Lagern (Bild 2). haben sie einen selbsthaltenden Rollensatz. Der Außenring mit dem Rollensatz kann daher vom Innenring abgezogen werden, ohne dass die Rollen besonders gegen Herausfallen zu sichern sind (Bild 3). Dadurch werden Einbau und Ausbau dieser Lager wesentlich vereinfacht.

Zusammengepasste Lager

SKF liefert auf Anforderung auch zusammengepasste Lager. Bei zusammengepassten Lagern liegen die Toleranzen für die Querschnittshöhe und die Lagerluft in einem sehr engen Toleranzbereich, der eine gleichteilige Aufnahme der radialen Lagerbelastung sicherstellt.
Die Kennzeichnung der zusammengepassten Lagersätze erfolgt durch Ergänzung des Lagerkurzzeichens um eines der folgenden Nachsetzzeichen:
  • DR – Lagersatz mit zwei zusammengepassten Lagern
  • TR – Lagersatz mit drei zusammengepassten Lagern
  • QR – Lagersatz mit vier zusammengepassten Lagern
Weitere Auskünfte erhalten Sie vom Technischen SKF Beratungsservice.
