Endoskope

Schnelle und einfache Kontrolle mit Video-Funktion

SKF Endoskope der TKES 10 Reihe

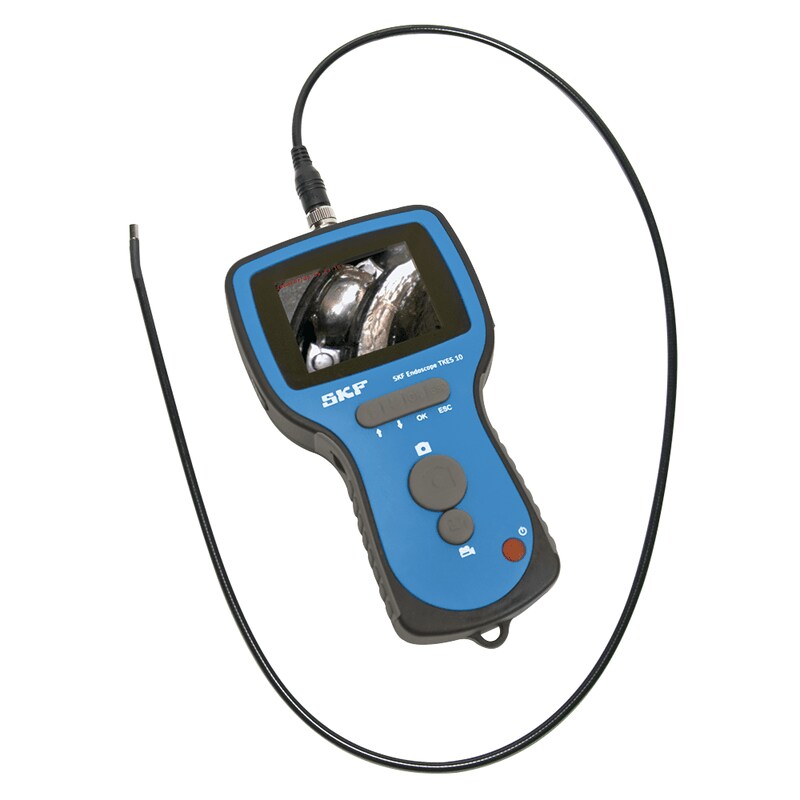

SKF Video-Endoskop
Die SKF Endoskope der Baureihe TKES 10 sind tragbare Geräte zur Überprüfung interner Maschinenteile direkt vor Ort. mit denen sich sowohl Zeit als auch Geld sparen lässt, da die zu kontrollierenden Teile für die Inspektion nicht mehr auseinandergebaut werden müssen. Über den kompakten 3,5"-Monitor mit Hintergrundbeleuchtung lassen sich Stand- und Videobilder speichern und erneut abrufen oder zum Weiterleiten an andere Personen auch herunterladen. Für die verschiedenen Anforderungen stehen drei Ausführungen zur Verfügung, die dank ihrer starken, variablen LED-Lichtquelle auch Kontrollen in dunklen Bereichen erlauben.
  • Die hochauflösende Miniatur-Kamera mit bis zu 2-fachem digitalen Zoom bietet ein deutliches, scharfes Vollbild.
  • Erhältlich mit einer 1 m langen Glasfaserleitung in drei verschiedenen Ausführungen: flexibel, halbflexibel oder mit Gelenkspitze.
  • Der kleine Durchmesser (5,8 mm) mit breitem Öffnungswinkel erlaubt auch den Einsatz an schwer zugänglichen Stellen.
  • Der im Lieferumfang enthaltene Seitensichtadapter ermöglicht die Inspektion von z. B. Rohrwänden.
  • Durch leistungsstarke Magnete und eine Stativhalterung auf der Rückseite der Einheit ist auch der „freihändige“ Einsatz möglich.
  • Auf der mitgelieferten SD-Karte können bis zu 50 000 Fotos oder 120 Minuten Videoaufnahmen abgespeichert werden.
  • Längere flexible und halbflexible Glasfaserleitungen sind als Zubehör erhältlich.
  • Lieferung im robusten Tragekoffer, komplett mit allen erforderlichen Kabeln, Universalladegerät und Reinigungsset.

TKES 10F
Display mit flexibler Leitung (Bild 1)

TKES 10S
Display mit halbflexibler Leitung (Bild 2)

TKES 10A
Display mit Leitung und Gelenkspitze (Bild 3)

Bezeichnung der Einzelteile
Kurzzeichen
Beschreibung
Länge
TKES TF-1
Flexible Einführleitung
1 m
TKES TF-2
Flexible Einführleitung
2 m
TKES TF-3
Flexible Einführleitung
3 m
TKES TF-5
Flexible Einführleitung
5 m
TKES TS-1
Halbflexible Einführleitung
1 m
TKES TS-2
Halbflexible Einführleitung
2 m
TKES TS-3
Halbflexible Einführleitung
3 m
TKES TS-5
Halbflexible Einführleitung
5 m
TKES TA-1
Leitung mit Gelenk und Koffer
1 m
TKES 10-DU
Display ohne Schlauch, mit Koffer

Technische Daten Monitor
Leistungsaufnahme
5 V DC
Anzeige
3,5"-LCD-Monitor, 320 x 240 Pixel
Schnittstelle
Mini-USB 1.1/AV out/AV in/
Batterie (keine Wartung durch Bediener)
Wiederaufladbare Li-Polymer-Batterie (3,7 V).2 Stunden Aufladen ergibt bis zu 4 Stunden Betriebsdauer.

Video-Ausgabeformat
NTSC und PAL
Aufnahmemedium
SD-Karte mit 2 GB: Speicherkapazität ±50 000 Fotos oder 120 Minuten Videoaufnahmen (SD/SDHC-Karten bis zu 32 GB möglich).
Auflösung (H x V)


– Bildformat (JPEG)
640 x 480 Pixel
– Videoaufnahmeformat (ASF)
320 x 240 Pixel
Temperaturbereich


– Betrieb und Speicherung
–20 bis +60 °C
– Laden der Batterie
0 bis 40 °C
Funktionen
Momentaufnahmen, Videoaufnahmen, Bild- und Videobewertung über die LCD-Anzeige, TV Out, Übertragung von Bildern und Videos von der SD-Karte zum PC
Technische Daten
Kurzzeichen
TKES 10F
Glasfaserleitung und Lichtquelle
Flexible Glasfaserleitung
Bildsensor
CMOS-Bildsensor
Auflösung (H x V)
– Standbild (statisch)
– Video (dynamisch)

640 x 480 Pixel
320 x 240 Pixel
Durchmesser der Sonde
5,8 mm
Länge der Sonde
1 m
Öffnungswinkel
67°
Fokus
1,5–6 cm
Lichtquelle
4 White LED-Anzeige, einstellbar (0–275 lx/4 cm)
Betriebstemperatur
–20 bis +60 °C
IP-Schutzart
IP 67
Abmessungen Tragekoffer  360 x 110 x 260 mm
Technische Daten
Kurzzeichen
TKES 10S
Glasfaserleitung und Lichtquelle
Halbflexible Glasfaserleitung
Bildsensor
CMOS-Bildsensor
Auflösung (H x V)
– Standbild (statisch)
– Video (dynamisch)

640 x 480 Pixel
320 x 240 Pixel
Durchmesser der Sonde
5,8 mm
Länge der Sonde
1 m
Öffnungswinkel
67°
Fokus
1,5–6 cm
Lichtquelle
4 White LED-Anzeige, einstellbar (0–275 lx/4 cm)
Betriebstemperatur
–20 bis +60 °C
IP-Schutzart
IP 67
Abmessungen Tragekoffer  360 x 110 x 260 mm
Technische Daten
Kurzzeichen
TKES 10A
Glasfaserleitung und Lichtquelle
Glasfaserleitung mit Gelenkspitze
Bildsensor
CMOS-Bildsensor
Auflösung (H x V)
– Standbild (statisch)
– Video (dynamisch)

320 x 240 Pixel
320 x 240 Pixel
Durchmesser der Sonde
5,8 mm
Länge der Sonde
1 m
Öffnungswinkel
55°
Fokus
2–6 cm
Lichtquelle
4 White LED-Anzeige, einstellbar (0–275 lx/4 cm)
Betriebstemperatur
–20 bis +60 °C
IP-Schutzart
IP 67
Abmessungen Tragekoffer  530 x 110 x 360 mm

Technische Daten

  • Bedieneinheit
    Technical data - Display unit
    Power
    5 V DC
    Display
    3.5” TFT LCD Monitor 320 ™ 240 pixels
    Interface
    Mini USB 1.1 / AV out / AV in/
    Battery (not user serviceable)
    Rechargeable Li-Polymer Battery (3.7 V).
    Typically 4 hours operation after a 2 hour charge.
    Video out format
    NTSC & PAL
    Recording medium
    SD card 2 GB supplied – storage capacity ±50 000 photos, or 120 minutes video. (SD/SDHC Cards up to 32 GB can be used)
    Output resolution (H x V)


    – Still image (JPEG)
    640 x 480 pixels
    – Video recording format (ASF)
    320 x 240 pixels
    Temperature range


    – Working and storage
    -20 to +60 °C (–4 to +140 °F)
    – Battery charging temperature range
    0 to 40 °C (32 to 104 °F)
    Functions
    Snapshot, Video recording, Picture & video review on LCD screen, TV Out, transfer of picture & video from SD card to PC
  • TKES 10F
  • TKES 10S
  • TKES 10A

Zubehör und Ersatzteile

  • Zubehör
    Accessories
    Designation
    Description
    Length
    TKES TF-2
    Flexible insertion tube
    2 m
    TKES TF-3
    Flexible insertion tube
    3 m
    TKES TF-5
    Flexible insertion tube
    5 m
    TKES TS-2
    Semi-rigid insertion tube
    2 m
    TKES TS-3
    Semi-rigid insertion tube
    3 m
    TKES TS-5
    Semi-rigid insertion tube
    5 m
    TKES TA-3
    Articulated insertion tube in a case
    3 m
  • Einzelteile
