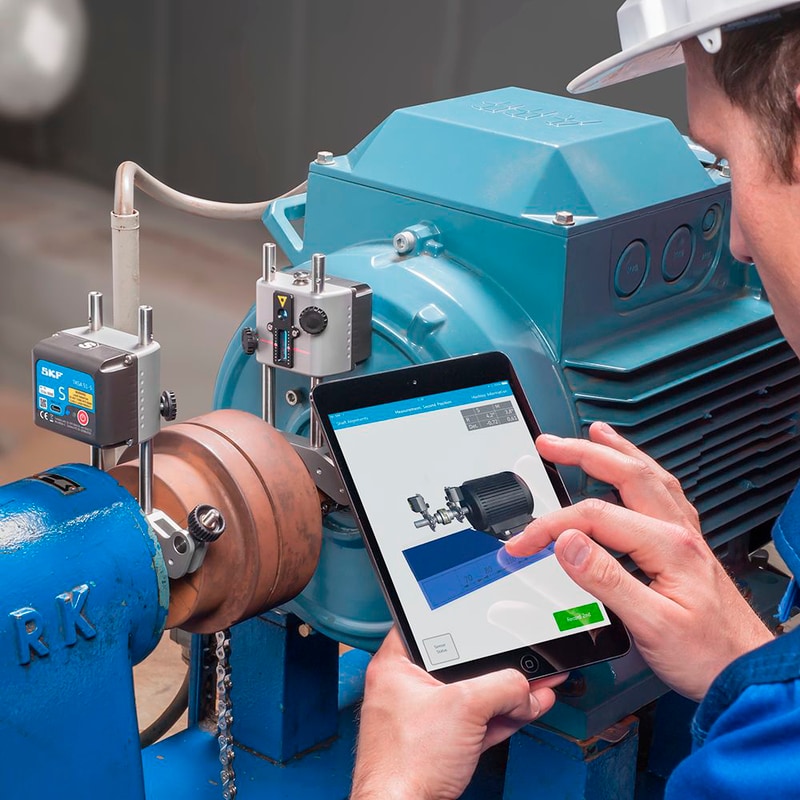

Wellenausrichtsystem TKSA 51

Umfassende Wellenausrichtung mit Tablets und Smartphones

Das TKSA 51 ist ein flexibles System, das für einfache und komplexe Ausrichtmessungen gleichermaßen gut geeignet ist. Das System ist für die Zusammenarbeit mit einer App ausgelegt und profitiert vom hohen Bedienkomfort der App. Eine spezielle Anwenderschulung ist nicht erforderlich. Das mitgelieferte Zubehör erlaubt den Einsatz des TKSA 51 in einer Vielzahl von Anwendungen (Motoren, Antriebe, Gebläse, Pumpen, Getriebe u.a.). Die Übungsvideos der App zeigen detailliert, wie präzise Messungen durchgeführt werden.

  • Messflexibilität – Der Anwender ist nicht auf die üblichen drei Messpositionen beschränkt. Die Messungen können an einem beliebigen Winkel beginnen und erfordern lediglich eine Gesamtdrehung von 40 Grad. Dadurch werden Ausrichtungen auch bei sehr begrenztem Platzangebot möglich.
  • Automatische Berichte – Die Ausrichtungsberichte werden automatisch erstellt. Sie lassen sich mit kundenspezifischen Anmerkungen und Anwendungsfotos komplettieren. Auf dem Touchscreen kann der Bediener den Bericht elektronisch unterschreiben. Die Berichte können als PDF-Dateien exportiert und mit anderen Apps geteilt werden.
  • Umfangreich und kompakt – Die mitgelieferten Komponenten (magnetischer Montagerahmen, Verlängerungsstangen und Ketten) machen das TKSA 51 zu einem vielseitig einsetzbaren Gerät, das dennoch kompakt und leicht ist und sich leicht transportieren lässt.
  • 3D-Echtzeitdarstellung – Diese Funktion erlaubt schnelle Messungen durch eine intuitive Ausrichtung der Köpfe. Bei Erreichen der waagerechten bzw. senkrechten Korrekturposition erscheint eine Erfolgsmeldung. Die App kann den virtuellen Motor dreidimensional drehen, bis die tatsächliche Maschinenposition erreicht ist.
  • Störkompensation – Die Messwerte werden zeitlich gemittelt, damit auch bei Schwingungen und anderen externen Störungen eine hohe Messgenauigkeit gewährleistet ist.
  • Vollfunktionaler Demo-Modus – Die App steht zum Download bereit. Im Demo-Modus kann der Anwender vor dem Kauf testweise eine Wellenausrichtung durchführen.
SKF Wellenausrichtsystem TKSA 51
In der TKSA Produktreihe ist das Wellenausrichtsystem TKSA 51 für den breitesten Anwendungsbereich ausgelegt. Seine kompakte Leichtbauweise, die Messflexibilität und das mitgelieferte Zubehör erlauben den Einsatz für eine Vielzahl von Maschinen auch an schwer erreichbaren Standorten. Die Verwendung von Schutzhüllen für Tablets und Smartphones wirkt sich nicht negativ auf die Funktion des TKSA 51 aus.
App für das SKF Wellenausrichtsystem TKSA 51

Die TKSA 11 App steht im Apple App Store und im Google Play Store kostenlos zur Verfügung. Einfach den Suchbegriff „SKF TKSA 51“ eingeben oder den QR-Code auf dieser Seite verwenden. Danach kann mit der App eine Testausrichtung mit vollem Funktionsumfang vorgenommen werden.

Soft foot App für das SKF Wellenausrichtsystem TKSA 51
Die „Soft foot“-Funktion ist über die zusätzliche App „Soft Foot for TKSA51“ erhältlich. Einfach nach „TKSA 51 soft foot“ im Apple Appstore oder unter Google Play suchen oder den QR-Code auf dieser Seite einscannen.

Alignment applications

QR code for TKSA 51 and 71 apps
The TKSA 51 functions quickly and intuitively using three software apps tailored for different alignment jobs. Designed for use without prior training, these simple-to-use apps are available free of charge for both Android and iOS platforms. Common features include comprehensive, automatic reports, export and sharing options, instructional videos within the apps, built-in tolerance guidelines, 3-D live view, disturbance compensation and a fully functional demonstration mode.

Apps for use with TKSA 51

Demonstrationsvideo - TKSA 51

Ordering designations

DesignationDescription
TKSA 51Measuring units with standard accessories in carrying case
TKSA 51DTKSA 51 and TKSA DISPLAY
TKSA DISPLAYAndroid tablet with min 7 in. screen size, protective cover for industrial environments and pre-installed apps.
  • Technische Daten
    Technische Daten
    KurzzeichenTKSA 51
    Sensoren und Kommunikation20 mm PSD mit rotem Strichlaser, Klasse 2;
    elektronischer Neigungsmesser ±0,1°; Bluetooth 4.0 LE
    Messstrecke0,07 bis 5 m
    Messfehler / angezeigte Auflösung< 1% + 1 Stelle
    BedienungseinheitGalaxy Tab Active und iPad mini werden empfohlen.
    iPad 3. Generation, iPod touch 5. Generation,
    iPhone 4S, Galaxy S4 oder höher (alle nicht inbegriffen)
    Anforderungen an das BetriebssystemApple iOS 8 oder Android OS 4.4.2 (und aktueller)
    Software / App UpdateApple AppStore oder Google Play Store
    Wellendurchmesserbereich20 bis 150 mm Durchmesser
    Bis zu 450 mm mit optionalen Verlängerungsketten
    Max. empfohlene Kupplungshöhe170 mm mit Verlängerungsstangen
    AusrichtungsmessungStellungsmessung in 3 Positionen (mind. 40° Gesamtwinkel),
    automatische Messungen
    AusrichtungskorrekturEchtzeitwerte für die vertikale und horizontale Korrektur der Maschinenposition;
    Verstellbare Stoßdämpfer (Vibracons)
    KippfußkorrekturLieferbar mit separater App „Soft Foot for TKSA 51“
    AusrichtungsprotokollAutomatischer Export von PDF-Berichten via E-Mail oder Cloud
    Display-AusrichtungQuerformat (auf Tablets auch Hochformat)
    AkkuMax. 10 Std. Dauerbetrieb (2 000 mAh, Lithium-Polymerakku)
    Maße Tragekoffer355 × 250 × 110 mm
    Gesamtgewicht (einschl. Tragekoffer)2,9 kg
    Betriebstemperaturen0 bis 45 °C
    SchutzartIP 54
    KalibrierungszertifikatIm Lieferumfang enthalten (2 Jahre gültig)
