Kolmeosalised tõmbeplaadid

Tõhus ja täpne demonteerimine

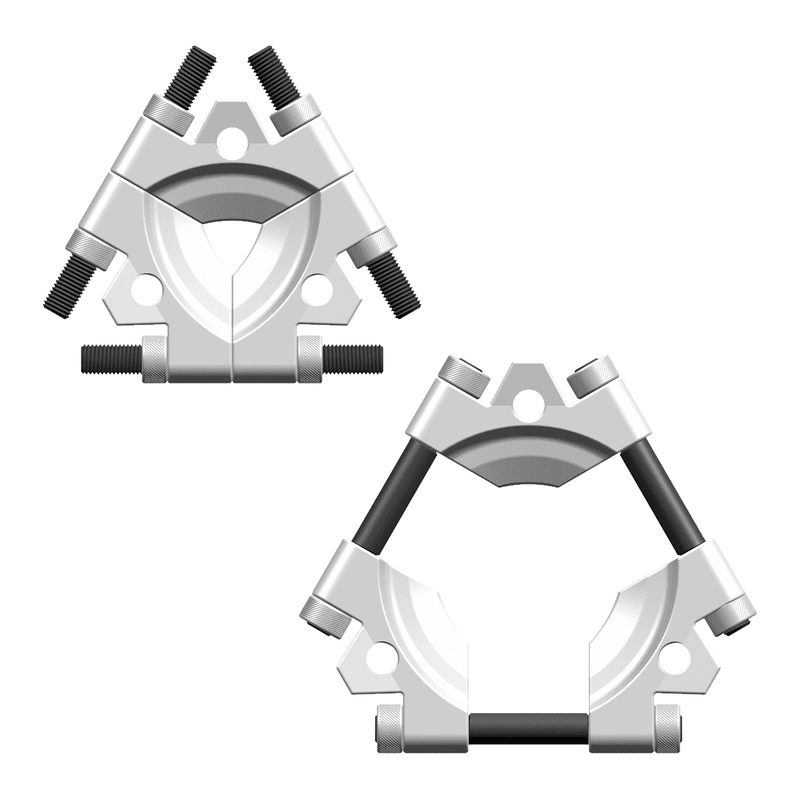

Kolmeosaline tõmbeplaat, TMMS-seeria
TMMA-seeria tõmmitsaga kasutatav kolmeosaline tõmbeplaat
TMMS-seeria kolmeosalised tõmbeplaadid on mõeldud kasutamiseks kolmeharuliste tõmmitsatega. Plaadid haakuvad laagri sisevõru taha. See takistab tõmbejõu ülekandumist välisvõrule ja veerevatele elementidele, vähendades laagri vigastamise ohtu.
Seeria TMMS koosneb viiest eri mõõdus kolmeosalisest tõmbeplaadist, mis sobivad võllidele läbimõõduga 50–380 mm (2–15 tolli).
  • TMMS-seeria ainulaadne konstruktsioon võimaldab rakendada jõudu kõige tõhusamas punktis ehk sisevõrul. Seetõttu on demonteerimiseks vaja vähem jõudu kui välisvõru tõmbamise korral.
  • Tänu tugevale haardele laagri sisevõru taga kandub tõmbejõud edasi ainult sisevõrule, mitte välisvõrule ega veerevatele elementidele ning nii ei teki laagril kahjustusi.
  • Kolmeosaline konstruktsioon võimaldab jõul ühtlaselt jaotuda ja hoiab mahavõtmise ajal ära laagri võllile kinnikiilumise ja/või kaldumise, eriti SRB- ja CARB®-laagrite puhul.
  • Sobib kasutamiseks koos igasuguse kolmeharulise tõmmitsaga.
  • Servade spetsiaalne kuju võimaldab plaate hõlpsasti sisestada laagri ja võlli õlgmiku vahele.
  • Laia tootevalikuga on kaetud enamik võllisuurusi.

Tõmmitsa valimine

Allolevas tabelis on näidatud, milliseid SKFi tõmmitsaid saab kasutada koos SKFi TMMS-seeria kolmeosaliste tõmbeplaatidega.
Tõmmitsa valimine

TMMS 50
TMMS 100
TMMS 160
TMMS 260
TMMS 380
TMMP 3x185
x
o
-
-
-
TMMP 3x230
x
o
-
-
-
TMMP 3x300
o
x
o
-
-
TMMP 6
x
-
-
-
-
TMMP 10
-
x
-
-
-
TMMP 15
-
x
x
-
-
TMHP 15
-
-
o
o
-
TMHP 30
-
-
-
x
o
TMHP 50
-
-
-
o
x

x = soovitatav
o = võimalik
- = ei sobi
Mõõdustik
Tootekoodd mind maxAH
 mmtollimmtollimmtollimmtolli
TMMS 50120,5502,020–300,8–1,2150,6
TMMS 100261,01003,930–551,4–2,2251,0
TMMS 160502,01606,345–731,8–2,9301,2
TMMS 260903,626010,270–1142,8–4,5421,7
TMMS 3801405,538015,081–1423,2–5,6582,3
