Rodamientos de bolas con cuatro puntos de contacto

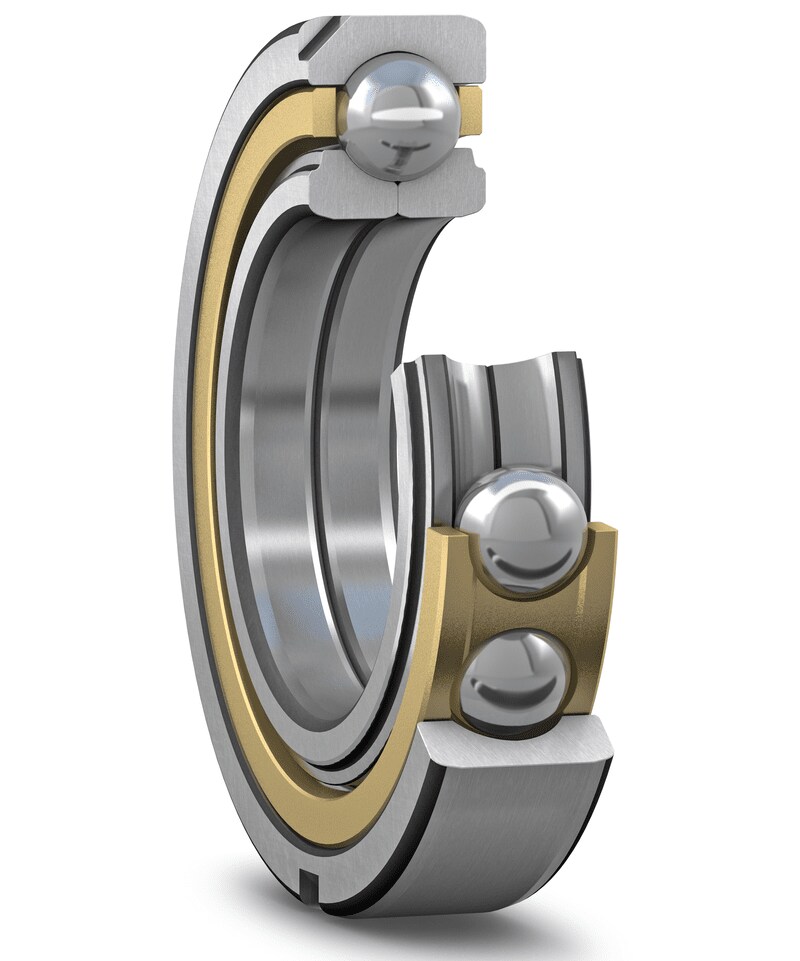

Los rodamientos de bolas con cuatro puntos de contacto (fig. 1) son rodamientos radiales de una hilera de bolas de contacto angular, con caminos de rodadura diseñados para soportar cargas axiales en ambos sentidos. Para una carga axial específica, se puede soportar una carga radial limitada (→ Diseño de las disposiciones de rodamientos, Relación de carga). Estos rodamientos ocupan bastante menos espacio axial que los rodamientos de dos hileras.
El aro interior está partido. Esto permite la incorporación de un gran número de bolas al rodamiento, lo que permite una gran capacidad de carga. Los rodamientos son de diseño desarmable, es decir, el aro exterior con el conjunto de bolas y jaula puede montarse por separado de las dos mitades del aro interior.
Ambas mitades del aro interior de los rodamientos de bolas con cuatro puntos de contacto SKF Explorer tienen un resalte rebajado. Esto mejora el flujo de aceite cuando el rodamiento se utiliza junto con un rodamiento de rodillos cilíndricos SKF (fig. 2). Además, estos rebajes sirven para facilitar el desmontaje.
La gama SKF estándar de rodamientos de bolas con cuatro puntos de contacto comprende rodamientos de las series QJ 2 y QJ 3.

Jaulas

Según el diseño, la serie y el tamaño, los rodamientos de bolas con cuatro puntos de contacto SKF están equipados con una de las jaulas mostradas en la tabla 1.
Para obtener más información sobre la adecuación de las jaulas, consulte las secciones Jaulas y Materiales para las jaulas.

Ranuras de fijación

Los rodamientos de bolas con cuatro puntos de contacto SKF pueden suministrarse con dos ranuras de fijación en el aro exterior (fig. 3) para evitar que gire (sufijo de designación N2). Las ranuras de fijación se posicionan con una separación de 180°. Las dimensiones y tolerancias de las ranuras de fijación respetan la norma ISO 20515:2012 y se indican en la tabla 2.
