Alineadores de poleas TKBA 10 y TKBA 20

Herramientas versátiles para la alineación de poleas y piñones

Alineadores de poleas TKBA 10 y TKBA 20 SKF

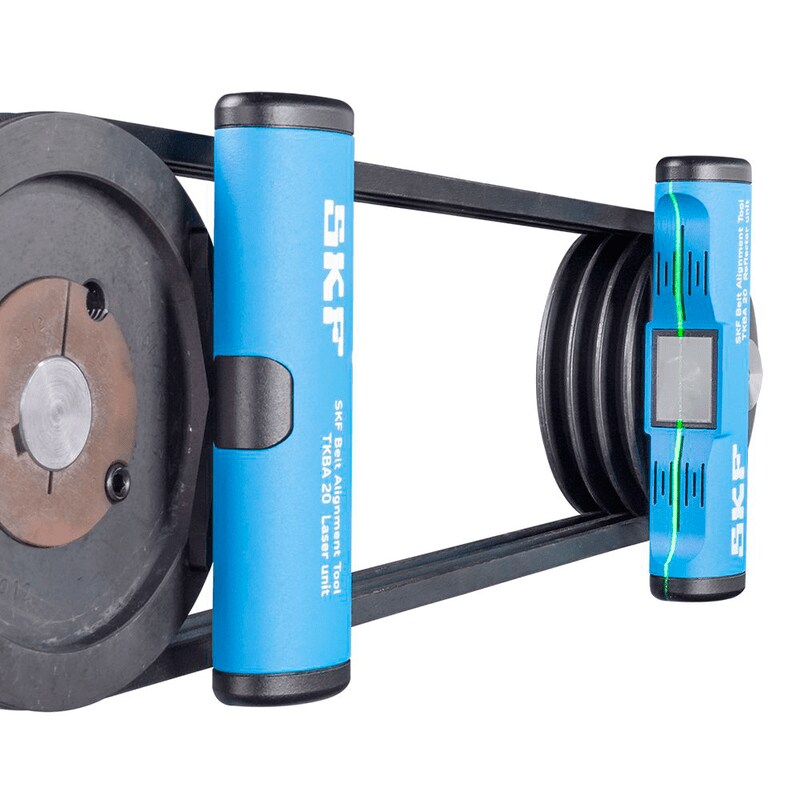

Los alineadores TKBA 10 y TKBA 20 SKF permiten la alineación de poleas y piñones en la cara lateral. La unidad se fija con imanes a la cara interior o exterior de casi cualquier polea para correas o piñón de cadena, y no tiene piezas pequeñas ni objetivos que puedan perderse. Se proyecta una línea láser desde la unidad transmisora hasta la unidad reflectora montada en la polea opuesta. La línea de referencia en la unidad reflectora indica directamente el descentramiento y la desalineación de ángulo vertical. La línea láser reflejada que se muestra en la unidad transmisora indica la desalineación de ángulo horizontal de los tres.

Características y beneficios

  • Sus potentes imanes permiten una colocación rápida y fácil
  • Facilita el ajuste simultáneo de la tensión y la alineación
  • Puede utilizarse en la mayoría de las máquinas con correas en V, correas elásticas, correas acanaladas y casi todo tipo de correas, y piñones de cadena.
  • El alineador de poleas SKF TKBA 10 emplea un láser rojo y puede utilizarse para distancias de hasta 3 m (10 ft)
  • El alineador de poleas SKF TKBA 20 emplea un láser verde altamente visible y puede utilizarse para distancias de hasta 6 m (20 ft). Incluso se puede utilizar en exteriores durante días soleados.
  • Los resistentes soportes de aluminio ayudan a mantener la precisión y estabilidad del ensamblaje durante el proceso de alineación.

SKF TKBA 10 (Fig. 1)
Emplea un láser rojo y puede utilizarse para distancias de hasta 3 m (10 ft).

SKF TKBA 20 (Fig. 2)
Emplea un láser verde altamente visible y puede utilizarse para distancias de hasta 6 m
(20 ft). Incluso se puede utilizar en exteriores durante días soleados.

SKF TKBA 10 (Fig. 3)
Alineador de poleas TKBA 10 con maletín de transporte.

SKF TKBA 20 (Fig. 4)
Alineador de poleas TKBA 20 con maletín de transporte.
Datos técnicos
Designación
TKBA 10
Tipo de láser
Láser de diodo rojo
Láser
1 láser integrado de clase 2, <1 mW, 635 nm
Longitud de línea láser
2 m a 2 m (6,6 ft a 6,6 ft)
Precisión de la medición angular
Mejor que 0,02° a 2 m (6,6 ft)
Precisión de la medición del descentramiento
Mejor que 0,5 mm (0,02 pulg.)
Distancia de medición
De 50 mm a 3000 mm (de 2 pulg. a 10 ft)
Controlar
Interruptor de encendido/apagado del láser
Material del soporte
Aluminio, acabado sinterizado
Dimensiones

  Unidad transmisora
169 x 51 x 37 mm (6,65 x 2,0 x 1,5 pulg.)
  Unidad receptora
169 x 51 x 37 mm (6,5 x 2,0 x 1,5 pulg.)
  Dimensiones del reflector
22 x 32 mm (0,9 x 1,3 pulg.)
Peso

  Unidad transmisora365 g (0,8 lb)
  Unidad receptora340 g (0,7 lb)
MontajeMagnético, montaje lateral
Guías en vN/A
Batería2 baterías AAA alcalinas tipo IEC LR03
Autonomía25 horas de uso continuo
Dimensiones del maletín de transporte260 x 85 x 180 mm (10,3 x 3,4 x 7,0 pulg.)
Peso total (incl. maletín) 1,3 kg (2,9 lb)
Temperatura de funcionamientoDe de 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamientoDe -20 a +60 °C (de –4 a +140 °F)
Humedad relativaHR de 10 a 90% sin condensación
Clasificación IPIP 40
Certificado de calibraciónVálido por dos años
Contenido de la caja
1 unidad transmisora TKBA 10;
1 unidad receptora TKBA 10;
2 baterías AAA
1 juego impreso de instrucciones de uso;
1 certificado de calibración.
Datos técnicos
Designación
TKBA 20
Tipo de láser
Láser de diodo verde
Láser
1 láser integrado de clase 2, <1 mW, 532 nm
Longitud de línea láser
2 m a 2 m (6,6 ft a 6,6 ft)
Precisión de la medición angular
Mejor que 0,02° a 2 m (6,6 ft)
Precisión de la medición del descentramiento
Mejor que 0,5 mm (0,02 pulg.)
Distancia de medición
De 50 mm a 6000 mm (de 2 pulg. a 20 ft)
Controlar
Interruptor de encendido/apagado del láser
Material del soporte
Aluminio, acabado sinterizado
Dimensiones

Unidad transmisora
169 x 51 x 37 mm (6,65 x 2,0 x 1,5 pulg.)
Unidad receptora
169 x 51 x 37 mm (6,5 x 2,0 x 1,5 pulg.)
Dimensiones del reflector
22 x 32 mm (0,9 x 1,3 pulg.)
Peso

Unidad transmisora365 g (0,8 lb)
Unidad receptora340 g (0,7 lb)
MontajeMagnético, montaje lateral
Guías en vN/A
Batería2 baterías AAA alcalinas tipo IEC LR03
Autonomía8 horas de uso continuo
Dimensiones del maletín de transporte260 x 180 x 85 mm (10,2 x 7,1 x 3,3 pulg.)
Peso total (incl. maletín)1,3 kg (2,9 lb)
Temperatura de funcionamientoDe de 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamientoDe -20 a +60 °C (de –4 a +140 °F)
Humedad relativaHR de 10 a 90% sin condensación
Clasificación IPIP 40
Certificado de calibraciónVálido por dos años
Contenido de la caja
1 unidad transmisora TKBA 20;
1 unidad receptora TKBA 20;
2 baterías AAA
1 juego impreso de instrucciones de uso;
1 certificado de calibración.
