Extractor de rodamientos rígidos de bolas

Fácil desmontaje de rodamientos en soportes ciegos

Kit de extractores de rodamientos rígidos de bolas TMMD 100
Kit de extractores de rodamientos rígidos de bolas TMMD 100
El SKF TMMD 100 está diseñado especialmente para permitir un desmontaje fácil y rápido de rodamientos rígidos de bolas con ajuste de interferencia en ambos aros. El extractor sirve tanto para soportes ciegos como para aplicaciones con ejes. Además de desmontar rodamientos abiertos, el TMMD 100 se puede utilizar para desmontar rodamientos sellados tras la extracción del sello. El kit de extractores contiene seis conjuntos de brazos de distintos tamaños, dos husillos y una empuñadura suministrados en un maletín de transporte. El TMMD 100 es adecuado para desmontar hasta 71 rodamientos rígidos de bolas SKF diferentes con diámetros de eje entre 10 mm y 100 mm (entre 0,4 pulg. y 3,9 pulg.).
  • Las garras están diseñadas especialmente para facilitar un ajuste preciso en el camino de rodadura de los rodamientos. De esta manera, proporcionan un buen agarre y permiten la aplicación de mayores fuerzas de desmontaje.
  • Cada brazo está equipado con un muelle para una instalación fácil.
  • Los brazos están hechos de una sola pieza de acero templado cortada por láser para que los brazos operen con fuerza y duren más tiempo.
  • Los brazos de los tamaños 4, 5 y 6 están equipados con placas de llenado para adaptarse a una amplia gama de rodamientos.
  • La cabeza hexagonal del husillo está equipada con un pasador antideslizante, que impide que la llave se deslice por el husillo durante el desmontaje.
  • El ángulo de rotación de la garra ha sido limitado para permitir una inserción sencilla.
  • La designación está grabada con láser en los brazos para permitir una identificación y selección sencillas.

La tapa de caucho permite colocar los brazos en el husillo de forma sencilla y rápida.

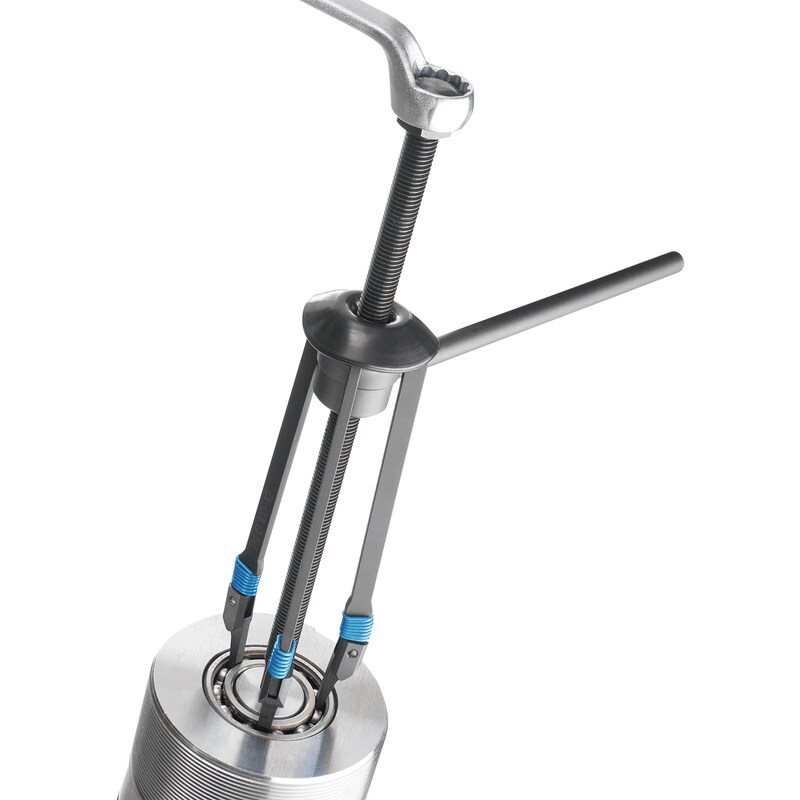

También evita que los brazos se separen del husillo durante la operación. (fig. 1)
Tabla de compatibilidad
Designación del rodamiento
Diámetro del eje
6000-6020
De 10 mm a 100 mm
(de 0,4 pulg. a 3,9 pulg.)
6200-6218
De 10 mm a 90 mm
(de 0,4 pulg. a 3,5 pulg.)
6300-6313
De 10 mm a 65 mm
(de 0,4 pulg. a 2,6 pulg.)
6403-6410
De 17 mm a 50 mm
(de 0,7 pulg. a 2,0 pulg.)
62/22, 62/28,
63/22, 63/28
22 mm, 28 mm, 22 mm, 28 mm
(0,9 pulg., 1,1 pulg., 0,9 pulg., 1,1 pulg.)
16002, 16003, 16011
15 mm, 17 mm, 55 mm
(0,6 pulg., 0,7 pulg., 2,2 pulg.)
16100, 16101
10 mm, 12 mm
(0,4 pulg., 0,5 pulg.)
Datos técnicos
Designación
TMMD 100
Contenido del kit
3 brazos A1–135 mm (5,3 pulg.)
3 brazos A2–135 mm (5,3 pulg.)
3 brazos A3–137 mm (5,4 pulg.)
3 brazos A4–162 mm (6,4 pulg.)
3 brazos A5–167 mm (6,6 pulg.)
3 brazos A6–170 mm (6,7 pulg.)
2 x husillo y tuerca
1 x empuñadura
Longitud efectiva del brazo
De 135 mm a 170 mm (de 5,3 pulg. a 5,7 pulg.)
Dimensiones del maletín
530 x 85 x 180 mm (20,9 x 3,4 x 7,0 pulg.)
Peso
3,6 kg (7,9 lb)
