Elementy łożysk igiełkowych

Pierścienie wewnętrzne łożysk igiełkowych

pierścień wewnętrzny łożyska igiełkowego

Pierścienie wewnętrzne do łożysk igiełkowych są dostarczane przez SKF osobno. Te pierścienie są zwykle stosowane w połączeniu ze złożeniami igiełkowymi lub z łożyskami igiełkowymi cienkościennymi w łożyskowaniach, w przypadku których nie jest możliwe utwardzenie i wyszlifowanie wału.
Pierścienie wewnętrzne są dostępne w dwóch seriach:

  • Seria IR (ilustr. 1)
    • z otworem smarowym lub bez otworu smarowego
    • z naddatkiem na obróbkę skrawaniem lub bez naddatku na obróbkę
  • Seria LR (ilustr. 2)

Pierścienie wewnętrzne obu serii

  • są także dostępne z różnymi szerokościami
  • o szerokości większej niż standardowa umożliwiają większe przemieszczenia osiowe wału względem oprawy
    • stanowią znakomitą powierzchnię współpracującą dla warg uszczelnień stykowych (ilustr. 3)
  • trzeba ustalać obustronnie dla wyeliminowania ruchu w kierunku osiowym (bez względu na to, czy pierścień jest pasowany ciasno, czy luźno)
    • jedna strona może być zabezpieczona przez występ oporowy
    • do ustalenia pierścienia z drugiej strony można użyć pierścienia osadczego sprężynującego, pierścienia odległościowego lub nakrętki
Pierścienie wewnętrzne serii IR
  • są standardowymi pierścieniami wewnętrznymi SKF do łożysk igiełkowych (ilustr. 1)
  • są utwardzone i wyszlifowane
  • mają precyzyjnie wyszlifowaną powierzchnię bieżni ze sfazowaniem wprowadzającym z obu stron
    Sfazowania ułatwiają montaż oraz chronią wargi uszczelnień przed uszkodzeniem w procesie montażu.
  • są w niektórych rozmiarach dostępne w wersji z otworem smarowym (ilustr. 4, przyrostek IS1 w oznaczeniu)
    Na specjalne zamówienie dostępne są pierścienie wewnętrzne z dodatkowymi otworami smarowymi.
  • są na specjalne zamówienie dostępne w wersji z wstępnie szlifowaną bieżnią i naddatkiem na obróbkę skrawaniem z (przyrostek VGS w oznaczeniu, tabela 1)
    Te pierścienie mogą zostać wyszlifowane wykańczająco po ich zamontowaniu na wał w łożyskowaniach, gdzie wymagana jest wysoka dokładność obrotu.
Pierścienie wewnętrzne serii LR
  • są utwardzone, a ich otwór i średnica bieżni wyszlifowane (ilustr. 2)
  • mają toczone powierzchnie czołowe i wygładzone krawędzie
  • mogą być wykorzystywane do konstruowania ekonomicznych łożyskowań na potrzeby zastosowań, w których zwiększone bicie i rozszerzona tolerancja szerokości mają mniejsze znaczenie

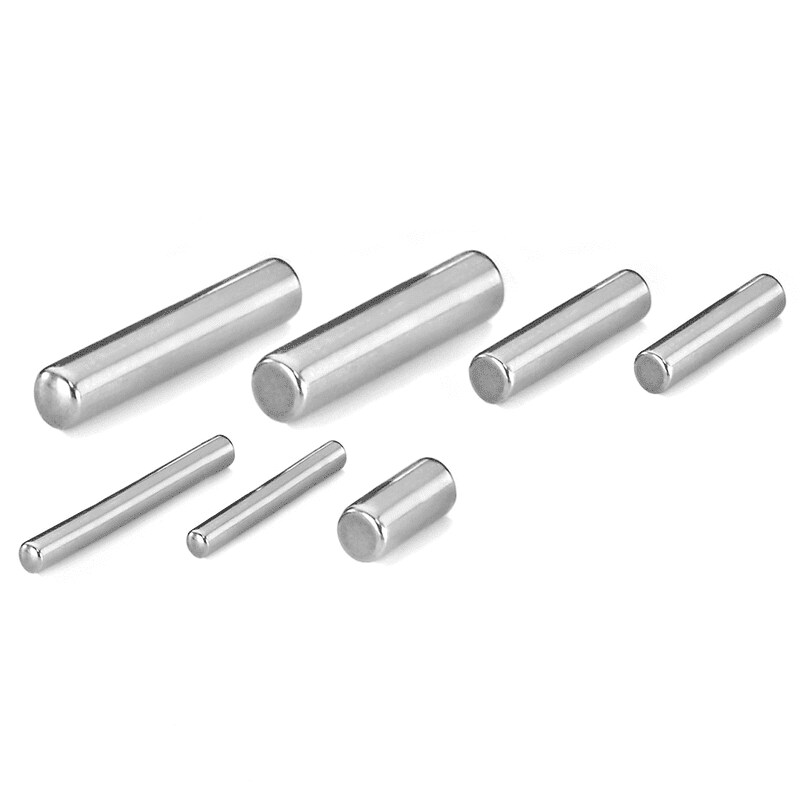

Igiełki

Igiełki

Przy użyciu igiełek można konstruować łożyskowania z pełną ilością elementów tocznych do zastosowań o niskiej prędkości lub wykonujących ruchy oscylacyjne. Te zwarte łożyskowania mają bardzo wysoką nośność w porównaniu do łożysk z koszykiem i są tanie, pod warunkiem że wał i otwór w oprawie mogą służyć jako bieżnie (→ Powierzchnie bieżne na wałach i w oprawach).

Igiełki

  • są produkowane ze stali węglowo-chromowej
  • mają twardość w zakresie od 58 do 65 HRC
  • mają precyzyjnie wyszlifowane powierzchnie

Aby uzyskać informacje potrzebne do projektowania łożyskowań z pełną ilością elementów tocznych lub obliczania ich parametrów pracy, skontaktuj się z serwisem technicznym SKF do spraw zastosowań.
