Łożyska baryłkowe

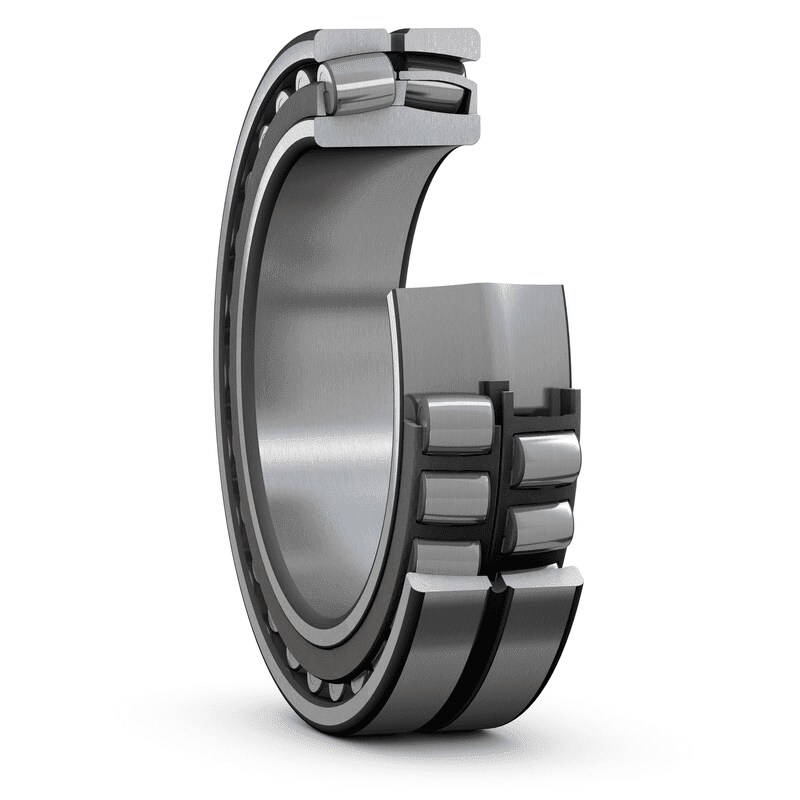

Łożyska baryłkowe mają dwa rzędy baryłek, wspólną kulistą bieżnię w pierścieniu zewnętrznym oraz dwie bieżnie na pierścieniu wewnętrznym ustawione pod kątem w stosunku do osi łożyska (ilustr. 1). Środek kuli utworzonej przez bieżnię w pierścieniu zewnętrznym znajduje się na osi łożyska. Dzięki temu łożyska tego typu są wahliwe (ilustr. 2) i niewrażliwe na niewspółosiowość wału względem oprawy, wynikającą na przykład z ugięcia wału. Łożyska baryłkowe pozwalają na przenoszenie dużych obciążeń promieniowych, a także znacznych obciążeń osiowych działających w obu kierunkach.
Osiągi łożyska zależą nie tylko od znamionowych wartości obciążenia i prędkości. Istnieje szereg innych czynników, które wpływają na jakość pracy łożyska. Osiągi zależą w dużej mierze od geometrii wałeczków, bieżni i koszyków, a także od obróbki cieplnej i wykończenia wszystkich powierzchni styku. Poniżej opisano najważniejsze, lecz nie wszystkie czynniki, które wpływają na parametry pracy i jakości łożysk baryłkowych SKF.
  • Symetryczne wałeczki
    Symetryczne wałeczki są samonastawne (ilustr. 3), zapewniając podczas pracy optymalny rozkład obciążenia na całej długości wałeczka. Obniża to poziom naprężeń w każdych warunkach obciążenia, co przekłada się na większą trwałość eksploatacyjną łożyska.
  • Tolerancje wałeczków
    Wałeczki łożysk baryłkowych SKF są produkowane w bardzo wąskich tolerancjach wymiaru i kształtu. Wszystkie elementy toczne w jednym zestawie są praktycznie identyczne pod względem rozmiaru i kształtu. Przyczynia się to do optymalizacji rozkładu obciążenia pomiędzy wałeczki oraz zwiększenia trwałości eksploatacyjnej łożyska.
  • Specjalny profil wałeczków
    Profil wałeczków wpływa na rozkład naprężeń na powierzchniach styku wałeczków z bieżniami. Specjalny zarys gwarantuje bardziej równomierny rozkład obciążeń pomiędzy wałeczki i zapobiega powstawaniu naprężeń szczytowych na końcach wałeczków, co przyczynia się do zwiększenia trwałości eksploatacyjnej łożyska (ilustr. 4).
  • Samoprowadzące się wałeczki i swobodny pierścień prowadzący pomiędzy obydwoma rzędami wałeczków
    Samoprowadzące się wałeczki utrzymują na niskim poziomie tarcie i ciepło wydzielane wskutek tarcia (ilustr. 5). Swobodny pierścień prowadzący kieruje nieobciążone wałeczki w taki sposób, aby dostawały się do strefy obciążenia w optymalnym położeniu.
  • Metalowe koszyki
    Wszystkie łożyska baryłkowe SKF mają wytrzymałe metalowe koszyki. Dzięki temu tolerują wysokie temperatury i wszelkiego rodzaju środki smarne.
