Uszczelnienia osiowe zaciskane

Tolerancje układu: tabela

Pokaż model 3D

Wybierz podzespoły, które mają zostać włączone w skład modelu CAD.

więcej

Wybierz podzespoły, które mają zostać włączone w skład modelu CAD.

DrukujWyeksportuj jako PDF

524592

Design  jedna opaska zaciskowa (CT1)
Sealing lip material  kauczuk nitrylowy (R)
Seal end abutment  szczelina między końcami

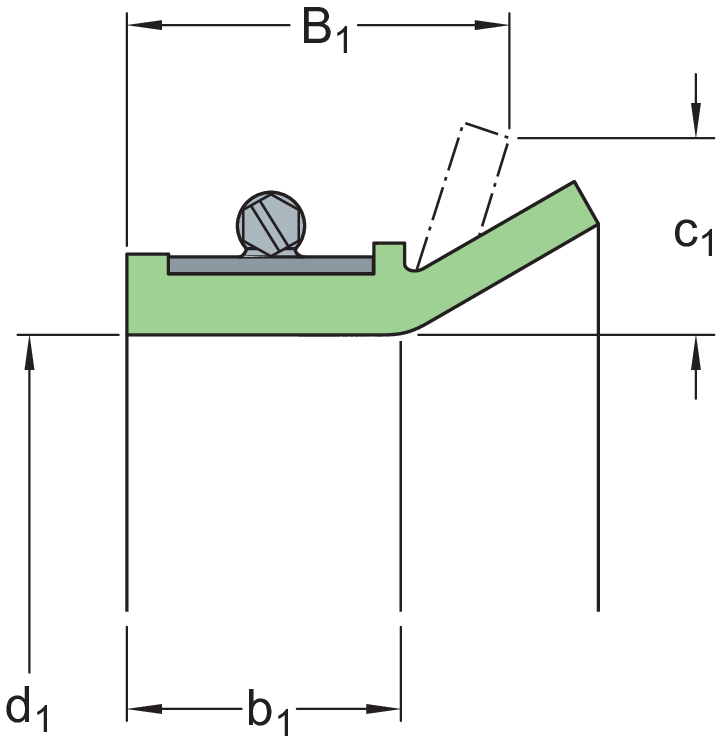

Dimensions
d1 692.15mm
B1 34.925mm
b1 23.825mm
c1 12.7mm

Więcej informacji na temat znaczenia danych produktowych oraz ograniczeń, jakim te dane podlegają, zob. w sekcji Uszczelnienia do układów przeniesienia napędu oraz Reguły doboru i stosowania uszczelnień.
