Kit extrator de mancal cego

Remove o rolamento sem desmontar todo a máquina

Kit extrator TMBP 20E para mancais cegos
Kit extrator SKF TMBP 20E para rolamentos cegos
O TMBP 20E é um extrator do tipo adaptador para desmontagem de rolamentos rígidos de esferas em mancais cegos (ou seja, não é possível acessar o rolamento de esferas pelo anel externo ou pelo furo) com dimensões de eixo entre 30 mm e 160 mm (1,18 pol. e 6,3 pol.). O uso de hastes de extensão permite um longo alcance de até 583 mm (23 pol.).
  • Uma ampla variedade de rolamentos rígidos de esferas pode ser desmontada com seis conjuntos de adaptadores
  • Os novos adaptadores de esferas são mais duráveis
  • Função de parada de chave no eixo-árvore para um manuseio fácil e seguro
  • Um bico protetor especial ajuda a minimizar danos ao eixo e melhora a estabilidade do extrator
  • Bico protetor com função de autotravamento
Tabela de adequação
O SKF TMBP 20E é adequado para a desmontagem dos seguintes rolamentos rígidos de esferas

Série 60..

Série 62..

Série 63..

Série 64..

Série 16…

6021–6032

6213–6230

6309–6320

6406–6418

16026–16032

Dados técnicos
Designação
Extrator para mancais cegos TMBP 20E
Comprimento efetivo do braço
147 - 547 mm (5,8 - 21,5 pol.)
Força máxima de extração
55 kN (6,2 t – EUA)
Dimensões do estojo
530 x 180 x 85 mm (20,9 x 7,0 x 3,4 pol.)
Peso
6,5 kg (14,3 lb)

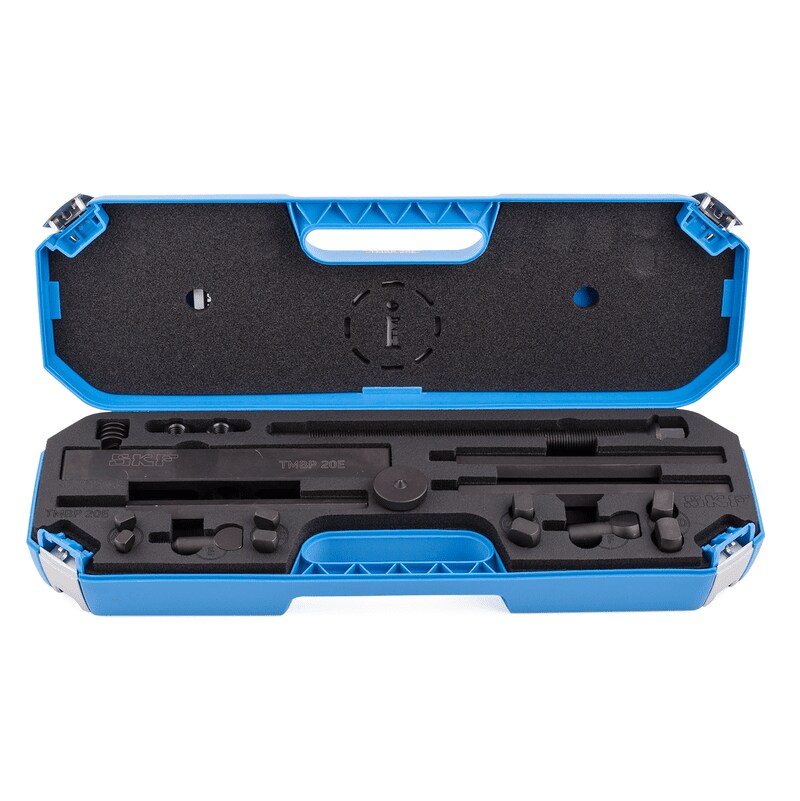

Conteúdo do conjunto
Adaptadores de tamanho A até F (2 peças cada)
2 x hastes principais (com porcas e anéis de suporte da porca)
4 x hastes de extensão
Eixo-árvore
Bico protetor para o eixo-árvore
Viga
