Buchas de desgaste para aplicações pesadas industriais (LDSLV4)

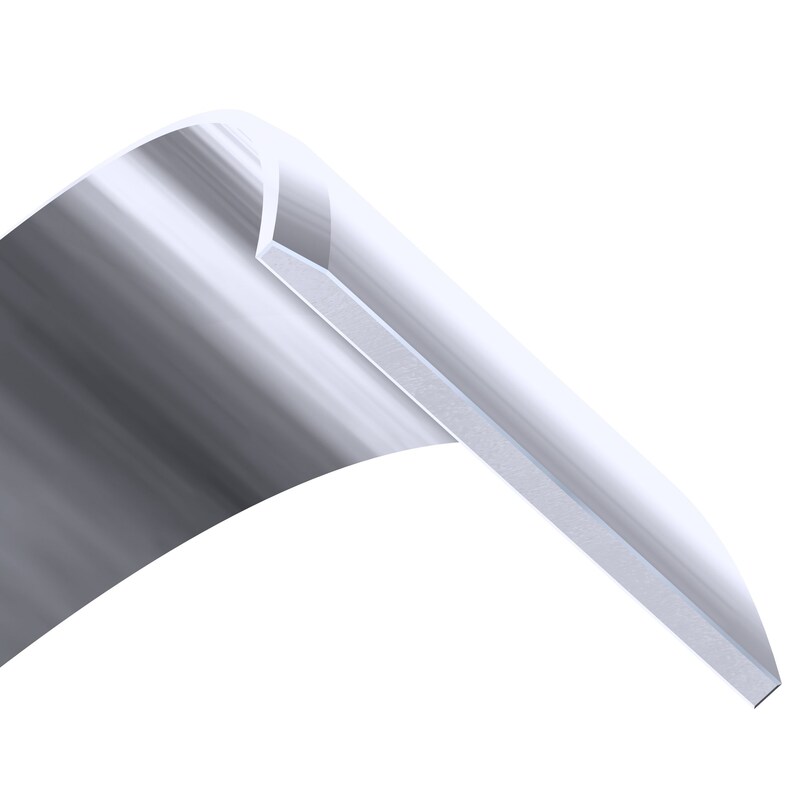

Para diâmetros de eixo que variam de 211,15 a 1.143 mm (8,313 to 45 in) A SKF oferece buchas de desgaste para aplicações de indústria pesada (modelo LDSLV4, fig.1). As buchas são feitas sob encomenda para diâmetros de eixo dentro dos intervalos principais listados na tabela .
As buchas de desgaste LDSLV4 são recomendadas em aplicações nas quais as condições operacionais são difíceis para as vedações, principalmente quando agentes contaminantes sólidos podem atingir as vedações, como, por exemplo, em laminadores, usinas siderúrgicas e instalações químicas e de processamento de minério.
As buchas são feitas de aço-carbono cromado SAE 1008 que aumenta a resistência ao desgaste e à corrosão. O diâmetro externo da bucha é especialmente retificado para proporcionar uma superfície de apoio precisa para a vedação. A espessura da parede das buchas padrão é de 2,39 mm (0.094 in).

Utilização das buchas de desgaste LDSLV4

Existem duas maneiras alternativas de usar as buchas de desgaste LDSLV4 (fig. 2):
  1. A bucha é posicionada no eixo até cobrir a parte danificada e é utilizada uma nova vedação, apropriada para um diâmetro de eixo maior, de 4,78 mm (0.188 in).
  2. O eixo é usinado para remover 4,78 mm (0.188 in) de seu diâmetro, a bucha é instalada e o tamanho da vedação original é utilizado.
A superfície do eixo retrabalhada para que a bucha tenha uma rugosidade superficial entre Ra 2,5 e 3,2 µm (100 to 125 µin.).
Em aplicações em que deve haver desgaste da vedação e danos no eixo, a SKF recomenda a instalação de buchas de desgaste no início, ou seja, antes do funcionamento da aplicação. Ao fazer isso, sempre que for necessário realizar uma substituição, podem ser usados os tamanhos originais da vedação e da bucha e nenhum retrabalho do eixo é necessário.
As tolerâncias de eixo das buchas de desgaste LDSLV4, devido à sua instalação por deslizamento com calor, são diferentes das tolerâncias para vedações radiais de eixo. Entre em contato com a SKF para obter assistência caso as buchas devam ser utilizadas em sistemas com temperaturas continuamente acima de 75 °C (165 °F) e velocidades superficiais superiores a 20 m/s (3,900 ft/min).

Instalação

As buchas de desgaste LDSLV4 foram desenvolvidas para uma instalação por deslizamento com calor e devem ser aquecidas uniformemente antes da instalação. A temperatura das buchas deve ser de aproximadamente 180 °C (355 °F). A bucha em hipótese alguma deve ser aquecida acima de 200 °C (390 °F). Qualquer uma das técnicas de aquecimento normalmente empregadas em rolamentos é indicada, tais como aquecedores por indução ou câmaras de aquecimento.
As buchas devem ser instaladas imediatamente após o aquecimento, pois esfriam rapidamente e podem agarrar no eixo, antes que a posição correta seja alcançada. Se for necessário o reposicionamento, use um martelo de borracha e um bloco de madeira. Após colocar a bucha na posição desejada, verifique se não ocorrerão danos no chanfro de entrada durante a instalação.

Remoção

As buchas de desgaste LDSLV4 podem ser removidas por aquecimento ou por expansão através de leves golpes de martelo.
