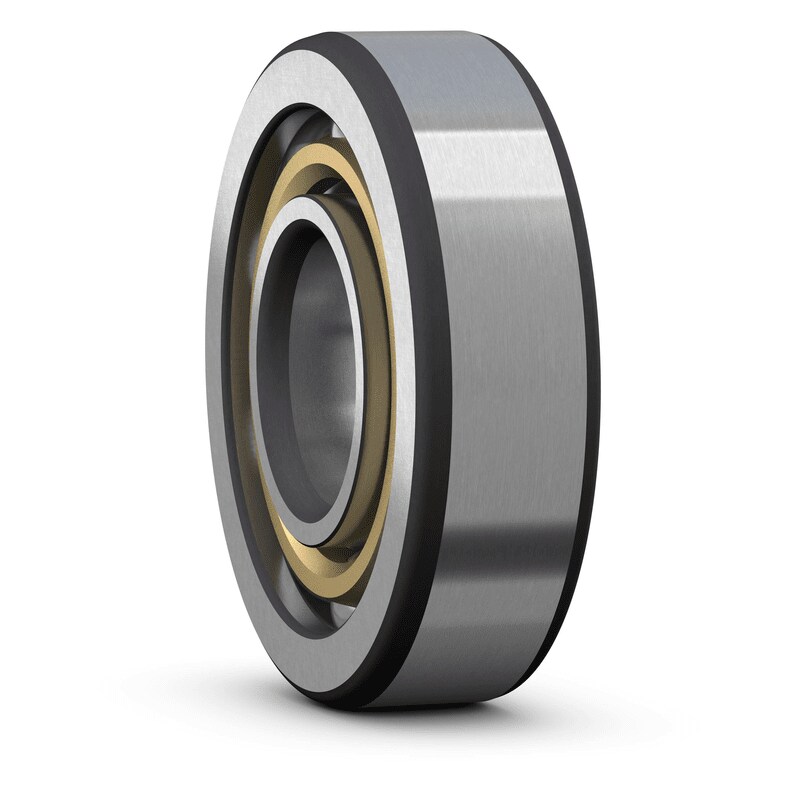

Радиально-упорные шарикоподшипники

Радиально-упорный шарикоподшипник имеет дорожки качения на внутреннем и наружном кольцах, смещённые относительно друг друга вдоль оси подшипника. Такая конструкция позволяет подшипнику воспринимать комбинированные нагрузки, то есть нагрузки, действующие в радиальном и осевом направлениях.

Осевая грузоподъёмность радиально-упорного шарикоподшипника возрастает с увеличением угла контакта. Углом контакта α называется угол между линией, соединяющей точки контакта шариков на дорожках качения в радиальном сечении, вдоль которой передаётся нагрузка с одной дорожки качения на другую, и линией, перпендикулярной оси подшипника.
