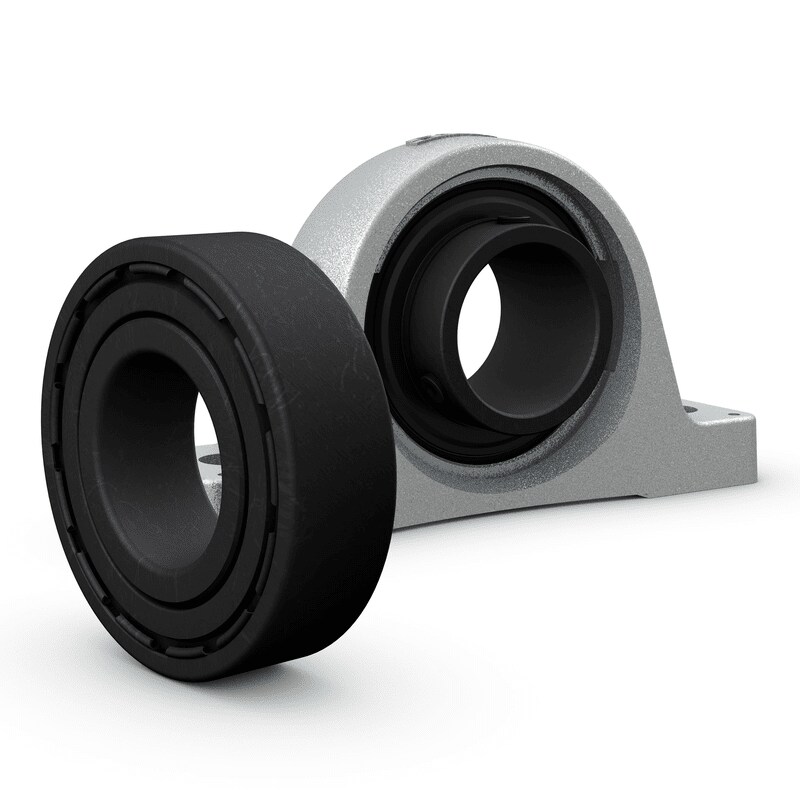

Высокотемпературные подшипники и подшипниковые узлы

Высокотемпературные подшипники SKF обеспечивают повышенную надёжность, простоту в эксплуатации и снижение негативного влияния на окружающую среду при рабочих температурах до 350 °C (660 °F). Соответствие размерам ISO для подшипников, смазываемых пластичной смазкой, позволяет легко перейти на предлагаемые SKF высокотемпературные подшипники, повысив тем самым производительность и снизив расходы.

Высокотемпературные подшипники SKF обеспечивают следующие преимущества:

  • сокращение общих эксплуатационных затрат благодаря увеличенному сроку службы подшипников
  • отсутствие необходимости повторного смазывания 1)
  • простота конфигурации узла
  • уменьшение воздействия на окружающую среду
  • отличные эксплуатационные характеристики в сухой среде, при высоких температурах и малых частотах вращения
Значительное снижение негативного воздействия на окружающую среду в различных условиях применения позволило включить высокотемпературные подшипники SKF в программу Beyond Zero.

Высокотемпературные подшипники SKF применяются в следующих отраслях:

  • металлургия (холодильники для листовой стали, рольганги, направляющие валки проволочных станов, конвейеры для горячей листовой стали)
  • пищевая промышленность (хлебопекарные печи непрерывного действия, вафельные печи)
  • окрасочные линии

Ассортимент

SKF предлагает широкий ассортимент высокотемпературных подшипников и подшипниковых узлов, производимых в соответствии со стандартами ISO, а также ряд специализированных высокотемпературных подшипников, производимых по индивидуальным требованиям.
Выбор подходящего высокотемпературного подшипника зависит от типа подшипника и условий эксплуатации оборудования (в частности, температура и частота вращения).

Основной ассортимент высокотемпературных подшипников и подшипниковых узлов SKF, соответствующих стандартам ISO, включает:

  • радиальные шарикоподшипники (рис. 1)
  • подшипники типа Y (корпусные подшипники, рис. 2)
  • подшипниковые узлы типа Y (рис. 3)
  • сферические роликоподшипники (рис. 4)
Ассортимент включает исполнения, заполненные смазочными материалами, совместимыми с пищевыми продуктами и сертифицированными NSF по категории H1 (допускается случайный контакт с пищевыми продуктами при использовании на пищевом производстве). Сертификация NSF подтверждает соответствие смазочных материалов требованиям рекомендаций Управления по контролю качества пищевых продуктов и лекарственных препаратов США, раздел 21 CFR 178.3570.
Оптимизированный внутренний радиальный зазор
В высокотемпературных подшипниках SKF обеспечивается поддержание оптимального внутреннего радиального зазора, который необходим для работы при высоких температурах, что исключает заклинивание даже при быстром охлаждении и позволяет добиться продолжительного срока службы.
Решения в области смазывания

Для смазывания высокотемпературных подшипников SKF различных конструкций и исполнений используются разные смазочные материалы и решения на основе графита, в том числе:

  • смазочная паста, состоящая из полиалкиленгликоля и графита
  • графитовые сепараторы (сегментный или корончатый)
  • запатентованная твёрдая графитовая смазка с высокоскоростными присадками

Обзор типов смазочных материалов и других характеристик высокотемпературных радиальных шарикоподшипников, подшипников и подшипниковых узлов типа Y, а также сферических роликоподшипников представлен в таблице 1, таблице 2 и таблице 3 соответственно.

В процессе эксплуатации графит обеспечивает образование очень тонкой плёнки на дорожках и телах качения подшипника, что предотвращает контакт металлических поверхностей. Старение графита происходит при более высоких температурах по сравнению с маслом и пластичной смазкой, поэтому он не теряет смазочных свойств в условиях высоких температур, рекомендованных для эксплуатации, что позволяет устранить необходимость в повторном смазывании.

Все поверхности подшипников различных конфигураций, а также используемые защитные шайбы и маслоотражательные кольца покрываются фосфатом марганца для надёжной адгезии смазочного материала к металлическим поверхностям и защиты от коррозии.
Идеальные условия эксплуатации
Поскольку высокотемпературные подшипники поставляются без консервационного покрытия и не предусматривают смазывания пластичной смазкой или маслом в процессе эксплуатации, подшипники обладают ограниченной стойкостью к возникновению коррозии.

Наиболее распространённые варианты уплотнений для высокотемпературных подшипников включают встроенные, внешние защитные шайбы, либо лабиринтные уплотнения. Узлы с такими уплотнениями отличаются достаточной простотой, но ни одно из них не способно сохранять герметичность подшипников во влажной среде.

Поэтому данные подшипники следует использовать в сухой среде при высоких температурах.


Другие типы высокотемпературных подшипников

В дополнение к указанному выше основному ассортименту SKF также поставляет следующие подшипники для высоких температур с присоединительными размерами в соответствии со стандартами ISO:

  • цилиндрические роликоподшипники
  • конические роликоподшипники
  • упорные шарикоподшипники
В данных подшипниках используется запатентованная твёрдая графитовая смазка SKF с высокоскоростными присадками. За дополнительной информацией обращайтесь в SKF.
По запросу SKF также может поставить другие высокотемпературные подшипники для определённых условий эксплуатации. Информацию о данных высокотехнологичных изделиях можно получить в технической службе SKF.

Высокотемпературные подшипники по индивидуальным требованиям

В дополнение к высокотемпературным подшипникам по стандартам ISO SKF предлагает ряд специализированных подшипников для высоких температур.

Данные подшипники предназначены для такого оборудования, как автоматические вафельные печи на пищевом производстве, а также промышленные печи и цепи. За дополнительной информацией обращайтесь в SKF.
  1. 1)За исключением подшипников VA201 без защитных шайб, которые требуют повторного смазывания.
