Технические характеристики пластичных смазок

Чтобы выбрать подходящую пластичную смазку, требуются некоторые базовые знания для понимания технических характеристик. Ниже приведено объяснение основных терминов, указываемых в технических характеристиках пластичных смазок SKF.

Консистенция

Мера «густоты» пластичной смазки. При правильной консистенции пластичная смазка удерживается в подшипнике, не создавая излишнего трения. Консистенцию пластичной смазки классифицируют согласно классам NLGI (Национальный институт пластичных смазок США). Чем мягче пластичная смазка, тем меньше класс NLGI. Пластичные смазки для подшипников обычно классифицируются как NLGI 1, 2 или 3. Во время испытания измеряется глубина прохождения конуса в пластичную смазку в десятых долях мм.

Классификация пластичных смазок по классу консистенции NLGI
Класс
NLGI
Пенетрация
по ASTM
(10–1 мм)
Вид
при комнатной
температуре
000445–475очень жидкая
00400–430жидкая
0355-385полужидкая
1310-340очень мягкая
2265-295мягкая
3220-250полутвёрдая
4175-205твёрдая
5130-160очень твёрдая
685-115сверхтвёрдая

Диапазон температур

Охватывает допустимый рабочий диапазон пластичной смазки. Находится между нижним температурным пределом (LTL) и верхним пределом рабочих температур (HTPL). LTL — минимальная температура, при которой пластичная смазка обеспечивает нормальную работу подшипника. Ниже этого предела возникает смазочное голодание, приводящее к неисправностям. Выше предела HTPL начинается неконтролируемое ухудшение свойств смазки и срок службы смазки не может быть точно определён.

Точка каплепадения

Температура, при которой пластичная смазка начинает свободно стекать с образованием капель, измеряется по стандарту DIN ISO 2176. Важно понимать, что эта точка имеет ограниченное значение для рабочих характеристик пластичной смазки, поскольку её температура всегда находится намного выше предела HTPL.

Вязкость

Параметр сопротивления сдвигу слоёв жидкости. Подходящая вязкость пластичной смазки обеспечивает достаточное разделение сопряжённых поверхностей качения без излишнего трения. Согласно стандартам ISO вязкость измеряется при 40 °C, так как она изменяется вместе с температурой. С помощью значений при температуре 100 °C вычисляется индекс вязкости, например, степень уменьшения вязкости при повышении температуры.

Механическая стабильность

Машина для испытания стабильности при перекатывании
Машина для испытания стабильности при перекатывании
Машина V2F для испытания смазки
Машина V2F для испытания смазки
Консистенция пластичных смазок не должна значительно изменяться на протяжении срока их службы. Этот процесс обычно анализируется с помощью трёх основных испытаний:
  • Продолжительная пенетрация
    Образец пластичной смазки помещается в пенетрометр, после чего осуществляется 100 000 погружений конуса. Затем измеряется пенетрация пластичной смазки. Изменение пенетрации пластичной смазки после 60 погружений и после 100 000 погружений измеряется в 10-1 мм.

  • Стабильность при перекатывании
    Образец пластичной смазки помещается в цилиндр, в котором находится ролик. Затем цилиндр вращается в течение 72 или 100 часов при 80 или 100 °C (для стандартных испытаний требуется только 2 часа при комнатной температуре). После окончания испытаний пластичная смазка охлаждается до комнатной температуры, затем оценивается её пенетрация. Изменение пенетрации до и после испытаний измеряется в 10-1 мм.

  • Испытания на машине V2F
    Железнодорожная букса подвергается ударным нагрузкам от падающего груза. Частота падения — 1 Гц, ускорение — 12-15 g. Через 72 часа испытания при 500 об/мин вытекшая из корпуса через лабиринтное уплотнение смазка собирается в лоток. Если её вес меньше 50 г, то ей выставляется оценка «m», в случае, если вес пластичной смазки превышает 50 г, то её оценка — «неудовлетворительно». После этого испытание продолжается ещё в течение 72 часов при частоте вращения 1000 об/мин. Если по завершении обоих испытаний вытекло менее 150 г смазки, то ей выставляется оценка «М».

Защита от коррозии

Машина Emcor для испытания пластичной смазки
Машина Emcor для испытания пластичной смазки
Для работы в агрессивных средах пластичные смазки для подшипников качения должны иметь специальные свойства. Во время испытания Emcor подшипники смазываются пластичной смазкой, смешанной с дистиллированной водой. По окончании испытания степень коррозии оценивается по шкале от 0 (коррозия отсутствует) до 5 (очень сильная коррозия). Для повышения уровня сложности испытаний вместо дистиллированной воды используется солёная вода или постоянный поток дистиллированной воды (испытание на вымывание водой).

Водостойкость

Испытание на водостойкость
Испытание на водостойкость
Исследуемая смазка наносится на стеклянную пластину, помещаемую в пробирку с дистиллированной водой. Пробирка помещается в водяную баню с заданной температурой на три часа. Изменение смазки оценивается визуально по шкале от 0 (изменений нет) до 3 (сильные изменения) при заданной температуре.

A. Стеклянная или металлическая пластина
B. Тонкий слой смазки на пластине
C. Дистиллированная вода
D. Водяная баня с регулируемой температурой, например, 90 ±1 °C

Маслоотделение

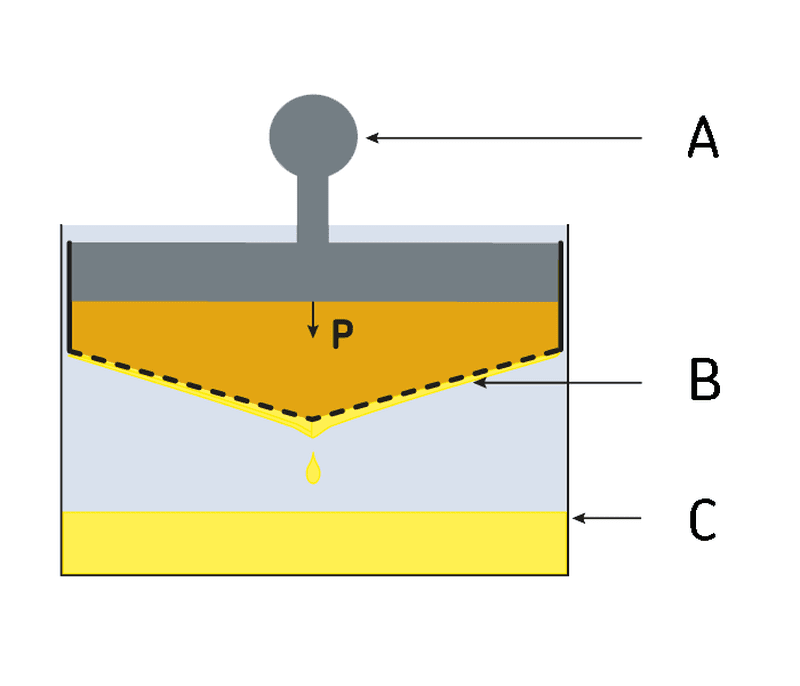

Испытание на маслоотделение
Испытание на маслоотделение
Базовое масло пластичных смазок имеет склонность к отделению от мыльной основы при длительном хранении либо при повышении температуры. Степень маслоотделения зависит от типа загустителя, типа базового масла и метода изготовления смазки. При испытаниях определённое количество взвешенной пластичной смазки помещается в специальный сосуд, имеющий дно конической формы с отверстиями, а сверху смазки помещается гнёт массой 100 г. Сосуд помещается в термостат с температурой 40 °C на одну неделю. После этого количество отделённого масла относится в % к первоначальной массе смазки.

A. Гнёт (оказывает небольшое давление)
B. Сито
C. Отделённое масло

Смазывающая способность

Машина R2F для испытания пластичной смазки
Машина R2F для испытания пластичной смазки
Испытание на машине R2F позволяет оценить работоспособность при высоких температурах и смазывающую способность пластичных смазок. Вал с двумя сферическими роликоподшипниками в корпусах приводится в действие электродвигателем. Подшипники работают под нагрузкой, может изменяться частота вращения, также может применяться нагревание. Испытания проводятся при двух различных условиях, после чего измеряется износ роликов и сепаратора. Испытание А проводится при температуре окружающей среды, и положительный результат означает, что пластичная смазка обеспечивает смазывание крупногабаритных подшипников при нормальных рабочих температурах и малых вибрациях. Испытание B проводится при 120 °C, и положительный результат означает, что пластичная смазка обеспечивает смазывание крупногабаритных подшипников при высоких температурах.

Коррозия меди

Пластичные смазки должны защищать от коррозии детали из медных сплавов, применяемые в подшипниках. Для оценки этих свойств медная полоска погружается в пластичную смазку и вместе с ней помещается в термостат. Затем полоса очищается и оценивается состояние её поверхности. Результаты оцениваются по системе баллов, где плохой защите соответствуют значения выше 2.

Срок службы пластичных смазок подшипников качения

Машина R0F+ для испытания пластичной смазки
Машина R0F+ для испытания пластичной смазки
Испытания на машинах R0F и ROF+ позволяют определить срок службы и верхний предел рабочих температур пластичных смазок. Десять радиальных шарикоподшипников устанавливаются в пяти корпусах и заполняются пластичной смазкой. Испытания проводятся при заданной частоте вращения и температуре. Подшипники нагружаются радиальной и осевой нагрузками и вращаются до выхода из строя. По данным долговечности каждого подшипника в часах строится распределение Вейбулла и рассчитывается срок службы пластичной смазки. Результаты испытаний используют при определении интервалов повторного смазывания подшипников в заданных условиях эксплуатации.

Антизадирные (EP) свойства

В четырёхшариковой машине для испытания нагрузки сваривания используются три стальных шарика в чашке. Четвёртый шарик вращается относительно трёх шариков на заданной частоте вращения. Начальная нагрузка увеличивается с определённым шагом до тех пор, пока вращающийся шарик не приварится к трём неподвижным шарикам. Пластичные смазки относятся к классу антизадирных при нагрузке сваривания свыше 2600 Н. При испытаниях на износ на четырёхшариковой машине на четвертый шарик в течение 1 минуты прикладывается нагрузка в 1400 Н (при обычном испытании 400 Н). Далее измеряется износ трёх шариков. Значения ниже 2 мм принимаются как допустимые значения для антизадирных смазок.

Фреттинг-коррозия

Фреттинг-коррозия обычно появляется по причине вибраций или колебаний. В ходе испытаний FAFNIR два упорных шарикоподшипника нагружаются и подвергаются воздействию колебаний. Затем каждый подшипник взвешивается для того, чтобы измерить износ. Износ, выраженный в потере материала менее 7 мг, означает хорошую защиту от фреттинг-коррозии.
