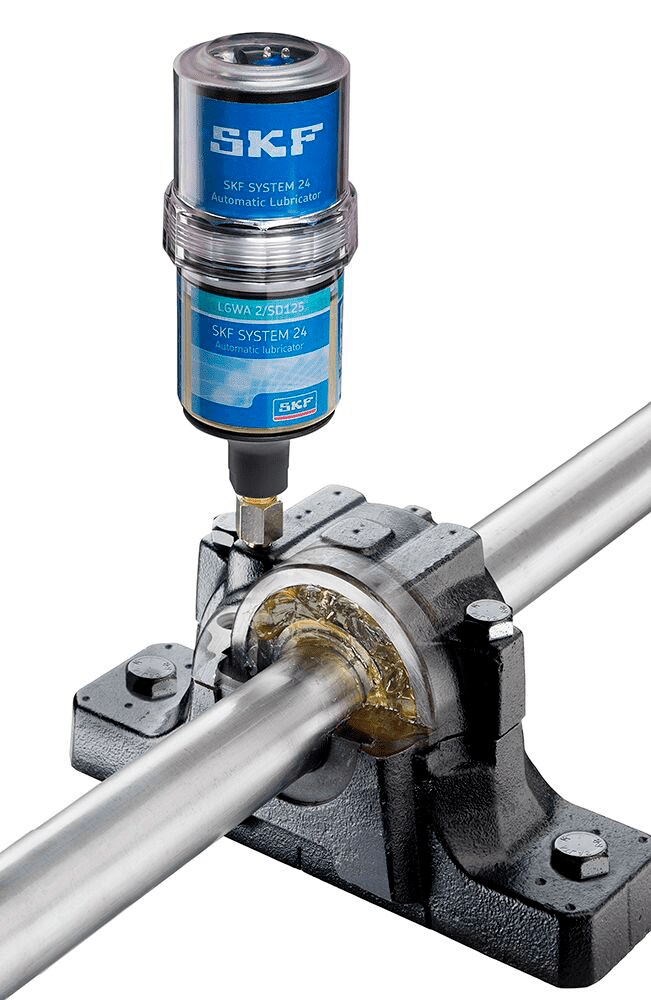

Lubricadores automáticos de un solo punto electromecánicos
SKF SYSTEM 24
La serie SKF TLSD es la primera opción cuando se precisa un lubricador automático sencillo y confiable a temperaturas variables o cuando las condiciones de la aplicación (como vibración, espacio limitado o entornos peligrosos) requieren el montaje remoto.
- Rellenados con lubricantes SKF especialmente desarrollados para aplicaciones de rodamientos.
- Tasa de suministro independiente de la temperatura.
- Presión de descarga máxima de 5 bar durante todo el período de suministro.
- Tasa de suministro disponible en diversas configuraciones.
- El depósito transparente permite la inspección visual.
- Los LED de color rojo, amarillo y verde indican el estado del lubricador.
- Los conjuntos de rellenado incluyen una batería.
-
Batería especial disponible para condiciones de trabajo a baja temperatura.
- Incluye pestaña de soporte para mayor solidez.
- Adecuados tanto para instalación directa como remota.
-
Amplia gama de accesorios.
- Aplicaciones críticas que requieren una confiabilidad extrema y un monitoreo adicional.
- Aplicaciones en lugares reducidos y peligrosos.
- Aplicaciones que requieren un gran volumen de lubricante.
El software SKF DialSet ayuda a calcular la tasa de suministro correcta.

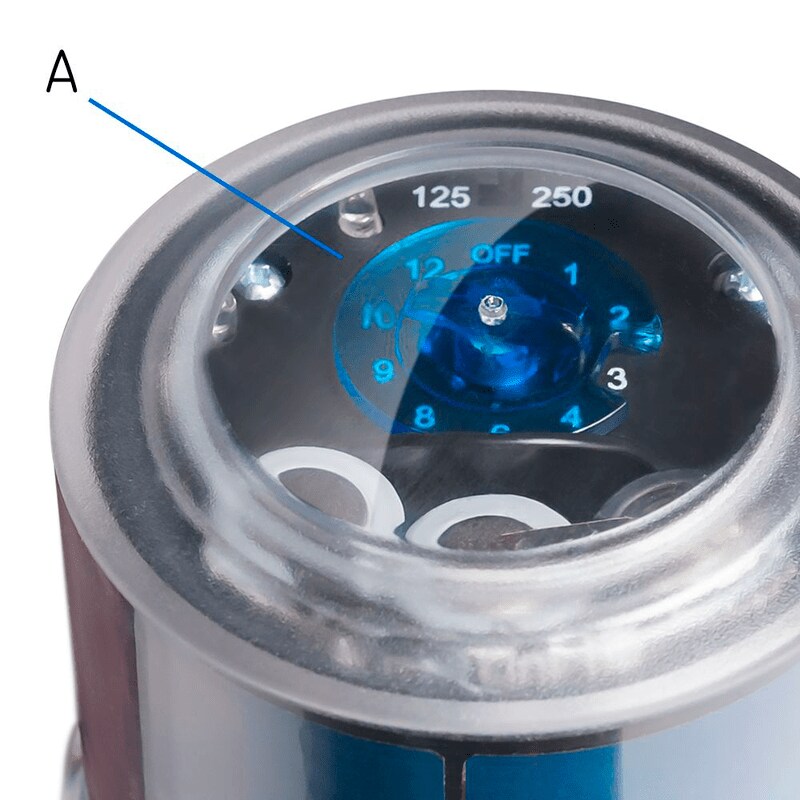

A. La tapa transparente permite el monitoreo visual sencillo de las configuraciones de lubricación.
B. La unidad se puede programar para suministrar lubricante cada 1, 2, 3, 4, 6, 8, 9, 10 y 12 meses.
C. La misma unidad de accionamiento se puede utilizar con ambas versiones de cartucho, simplemente ajustando el interruptor de 125/250 ml.
D. El semáforo de LED se ve desde todos los laterales gracias a la presencia de LED dobles a los lados del lubricador. El significado de las luces es el siguiente:
– Luz verde: el lubricador funciona correctamente.
– Luz amarilla: el lubricador sigue funcionando, pero pronto será necesario realizar alguna acción. La luz amarilla es una señal de advertencia previa.
– Luz roja: el lubricador ha dejado de funcionar.
Unidad con rellenado de 125 ml - fig. 1
Unidad con rellenado de 250 ml - fig. 2
B. La unidad se puede programar para suministrar lubricante cada 1, 2, 3, 4, 6, 8, 9, 10 y 12 meses.
C. La misma unidad de accionamiento se puede utilizar con ambas versiones de cartucho, simplemente ajustando el interruptor de 125/250 ml.
D. El semáforo de LED se ve desde todos los laterales gracias a la presencia de LED dobles a los lados del lubricador. El significado de las luces es el siguiente:
– Luz verde: el lubricador funciona correctamente.
– Luz amarilla: el lubricador sigue funcionando, pero pronto será necesario realizar alguna acción. La luz amarilla es una señal de advertencia previa.
– Luz roja: el lubricador ha dejado de funcionar.
Unidad con rellenado de 125 ml - fig. 1
Unidad con rellenado de 250 ml - fig. 2
| Detalles de pedido: Unidades completas
|
|
|
|
| Grasa | Descripción | Unidad completa de 125 ml | Unidad completa de 250 ml
|
| LGWA 2
| Carga elevada, presión extrema y amplio rango de temperaturas | TLSD 125/WA2 | TLSD 250/WA2 |
| LGEM 2
| Grasa para rodamientos de viscosidad alta con lubricantes sólidos | TLSD 125/EM2 | TLSD 250/EM2 |
| LGHB 2
| Carga elevada, temperatura alta y viscosidad alta | TLSD 125/HB2 | TLSD 250/HB2 |
| LGHP 2
| Alto rendimiento para temperatura alta | TLSD 125/HP2 | TLSD 250/HP2 |
| LGFP 2
| Compatible con alimentos, con certificación H1 de la NSF | TLSD 125/FP2 | TLSD 250/FP2 |
| Aceite para cadenas |
|
|
|
| LHMT 68
| Aceite para temperaturas medias | TLSD 125/HMT68 | TLSD 250/HMT68 |
| Detalles de pedido - Conjuntos de rellenado
|
|
|
|
| Grasa | Descripción | Conjunto de recarga de 125 ml
| Conjunto de recarga de 250 ml
|
| LGWA 2
| Grasa de tipo EP multiuso | LGWA 2/SD125 | LGWA 2/SD250 |
| LGEM 2
| Cargas elevadas, rotación lenta | LGEM 2/SD125 | LGEM 2/SD250 |
| LGHB 2
| Temperatura alta, cargas, rótula | LGHB 2/SD125 | LGHB 2/SD250 |
| LGHP 2
| Poliurea de alto rendimiento | LGHP 2/SD125 | LGHP 2/SD250 |
| LGFP 2 | Industria de procesamiento de alimentos | LGFP 2/SD125 | LGFP 2/SD250 |
| LGWM 2
| Cargas elevadas y amplio rango de temperaturas | LGWM 2/SD125 | LGWM 2/SD250 |
| Aceite para cadenas |
|
|
|
| LHMT 68
| Aceite para temperaturas medias | LHMT 68/SD125 | LHMT 68/SD250 |
| LHHT 265
| Aceite para temperaturas altas | LHHT 265/SD125 | LHHT 265/SD250 |
| LHFP 150
| Aceite compatible con alimentos, con aprobación H1 de la NSF | LHFP 150/SD125 | LHFP 150/SD250 |
-
Datos técnicos
Datos técnicos Designación TLSD 125 y TLSD 250 Capacidad de grasa – TLSD 125
– TLSD 250125 ml (4.2 onzas líquidas estadounidenses)
250 ml (8.5 onzas líquidas estadounidenses)Tiempo de vaciado Ajustable por el usuario: 1, 2, 3, 4, 6, 8, 9, 10 y 12 meses Purga de grasa mínima – TLSD 125
– TLSD 2500,3 ml (0.01 onzas líquidas estadounidenses) al día
0,7 ml (0.02 onzas líquidas estadounidenses) al díaPurga de grasa máxima – TLSD 125
– TLSD 2504,1 ml (0.13 onzas líquidas estadounidenses) al día
8,3 ml (0.28 onzas líquidas estadounidenses) al díaRango de temperaturas ambiente – TLSD 1-BAT
– TLSD 1-BATCde 0 a 50 °C (de 30 a 120 °F)
de –10 a +50 °C (de 15 a 120 °F)Presión de funcionamiento máxima 5 bar (75 psi) Mecanismo de accionamiento Electromecánico Rosca de conexión G1/4 Longitud máxima de la línea de alimentación con: – grasa
– aceiteHasta 3 metros (10 ft) 1)
Hasta 5 metros (16 ft)Indicadores de estado LED – LED verde (cada 30 s)
– LED amarillo (cada 30 s)
– LED amarillo (cada 5 s)
– LED rojo (cada 5 s)
– LED rojo (cada 2 s)OK
Advertencia previa, batería baja
Advertencia previa, contrapresión alta
Advertencia, parada a causa de un error
Advertencia, cartucho vacíoClase de protección del lubricador montado IP 65 Batería – TLSD 1-BAT
– TLSD 1-BATC4,5 V 2,7 Ah/Alcalina de manganeso
4,5 V 2,9 Ah/disulfuro de hierro y litioTemperatura de almacenamiento recomendada 20 °C (70 °F) Vida útil de almacenamiento del lubricador 3 años 2)
(2 años para LGFP 2 y aceites)Peso total (incluido el envase) – TLSD 125
– TLSD 250635 g (22.5 onzas)
800 g (28.2 onzas)1) La longitud máxima de la línea de alimentación depende de la temperatura ambiente, el tipo de grasa y la contrapresión creada por la aplicación. 2) La vida útil de almacenamiento máxima es de 3 años desde la fecha de fabricación, que va impresa en la parte lateral del envase. El envase y la batería se pueden utilizar seleccionando un tiempo de 12 meses aunque se activen 3 años después de su fecha de fabricación. -
