Coroas de orientação

As coroas de orientação são compostas de um anel interno e um anel externo, um dos quais normalmente incorpora uma engrenagem. Juntamente com os furos de fixação, elas possibilitam uma transmissão de potência otimizada com uma conexão simples e rápida entre componentes adjacentes da máquina. As pistas do rolamento, em conjunto com os elementos rolantes e gaiolas ou espaçadores, são desenvolvidas para acomodar cargas, atuando individualmente ou em conjunto, bem como em qualquer direção.

Selecionar a coroa de orientação apropriada pode ser um desafio, particularmente se houver demandas rigorosas técnicas, econômicas ou de confiabilidade. Nesses casos, por exemplo, o serviço de engenharia de aplicação SKF pode oferecer simulações e cálculos avançados usando métodos de análise de ponta para otimizar e validar o melhor projeto para atender aos requisitos do cliente.

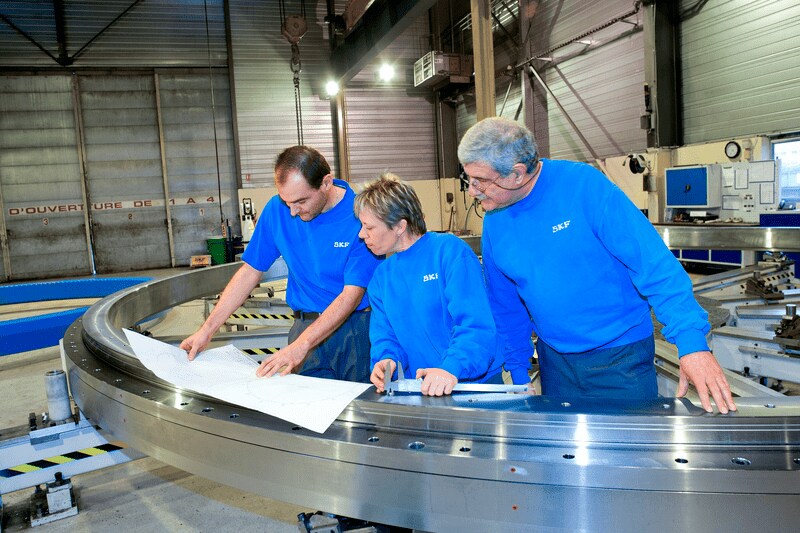

A SKF também oferece, em todo o mundo, uma ampla variedade de serviços de valor agregado para coroas de orientação, incluindo repotencialização. Pode valer muito a pena repotencializar uma coroa de orientação com apenas 30% restantes de sua vida útil calculada. Os processos de repotencialização padronizada da SKF podem ampliar significativamente a vida útil de equipamentos críticos.
Tudo isso combinado melhora o desempenho de equipamentos rotativos e reduz o custo total de propriedade.
Características do rolamento
Dependendo de seu projeto, as coroas de orientação têm as seguintes características:
- Alta capacidade de carga
- Alta rigidez para aplicação de rolamentos rígidos
-
Pouco atrito
- Vida útil longa
- Proteção de superfície e resistência à corrosão
-
Integração de recursos adicionais, incluindo:
- mecanismo de acionamento
- dispositivos de controle
- sistemas de lubrificação
- sistemas de monitoramento
-
cassetes de vedação
Designs
A SKF fabrica coroas de orientação padronizadas e personalizadas em diferentes designs e com diâmetros externos de 0,1 a 18 m para atender às demandas de aplicações específicas. Os designs usados com maior frequência são:
-
Rolamentos de esferas de quatro pontos de contato (fig. 1)
Economia e capacidade ideais para dimensões específicas ou ao substituir arranjos com vários rolamentos -
Rolamentos de esferas de oito pontos de contato (fig. 2)
Capacidade 80% maior em comparação com rolamentos de esferas de quatro pontos de contato do mesmo tamanho -
Rolamento de rolos cilíndricos cruzados (fig. 3)
Alta rigidez e resistência constante à rotação -
Rolamentos de rolos de três carreiras (fig. 4)
Oferece uma capacidade mais alta para um diâmetro específico -
Rolamentos de pista de arame (fig. 5 e fig. 6)
60% mais leve em comparação com rolamentos inteiramente de aço do mesmo tamanho
A SKF tem ampla experiência no desenvolvimento e na fabricação de coroas de orientação personalizadas ou especiais. Os exemplos são:
-
Rolamentos de esferas/rolos combinados (fig. 7)
- Rolamentos segmentados
- Rolamentos com pistas inseridas
Aplicações
A SKF oferece coroas de orientação de alto desempenho para uma ampla variedade de aplicações, incluindo:
- Turbinas eólicas
- Máquinas para perfuração de túneis
- Escavadores
-
Veículos florestais
- Veículos ferroviários
- Guindastes em embarcações e docas
- Gruas móveis
- Equipamento para tratamento de água
- Sistemas de enchimento de garrafas
- Siderúrgica
- Manuseio de materiais
- Propulsores navais
- Boias offshore
- Empilhadeiras recuperadoras
- Sistemas de monitoramento (por exemplo, radares, câmeras)
-
Equipamento médico
-
Turbinas maremotrizes
