Appareil de chauffage par induction de grande dimension
Puissance de chauffe élevée pour des roulements jusqu'à 300 kg

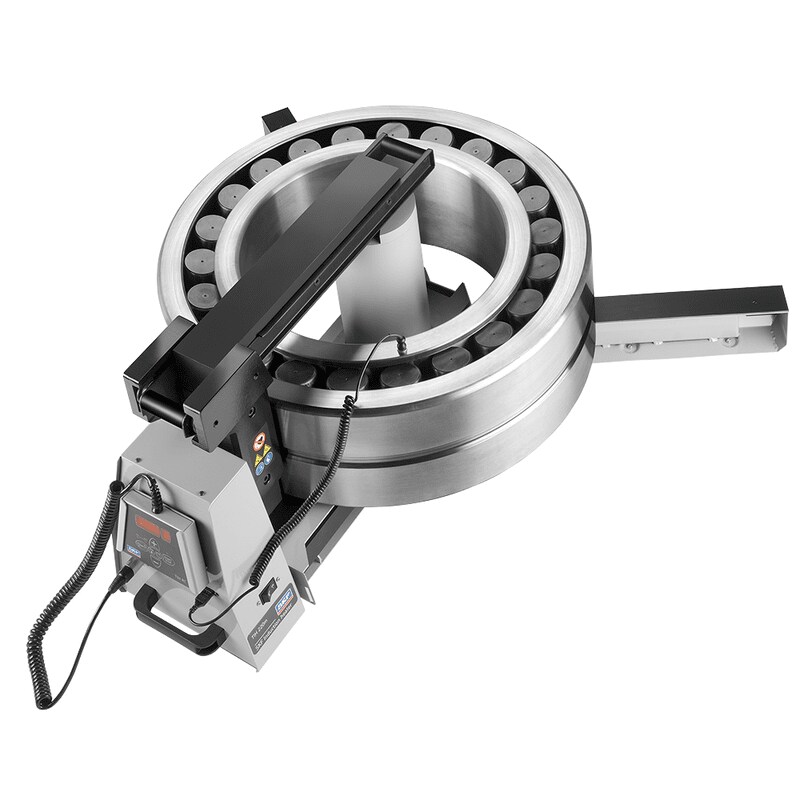

Le TIH 220m de SKF est un appareil de chauffage par induction de grande dimension fiable et robuste, issu de la gamme SKF TIH...m. Il est capable de chauffer des roulements pouvant peser jusqu’à 300 kg et d’autres pièces d'un poids maximal jusqu’à 150 kg. La conception évoluée des composants électroniques de puissance permet, entre autres, de bénéficier de fonctions comme le contrôle précis du courant électrique, ainsi que d'autres fonctions conviviales comme les bras coulissants et la commande à distance, qui sont des fonctions standard dans la gamme TIH...m.

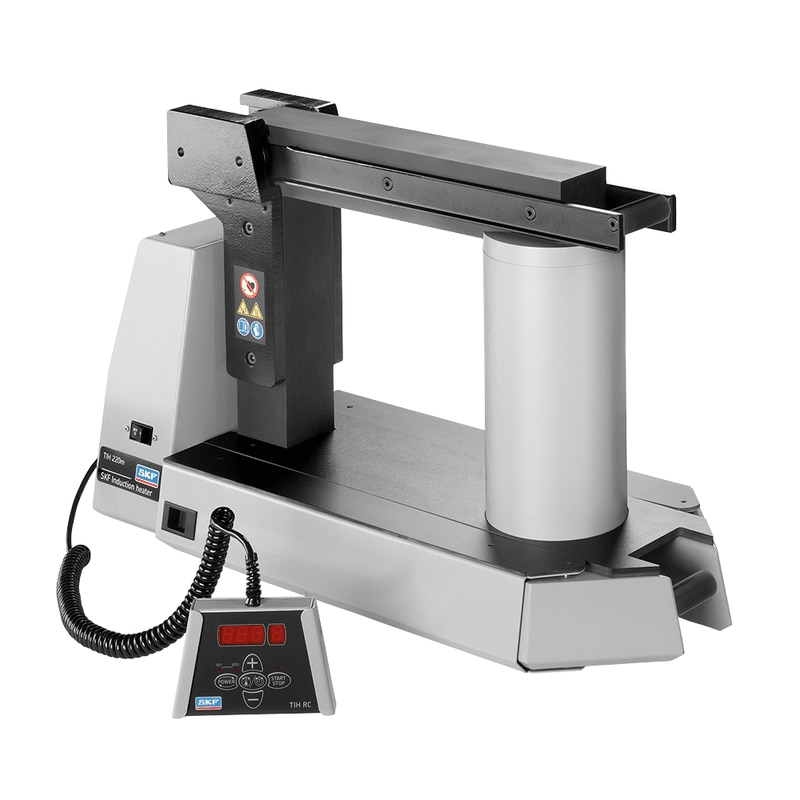

Pour un rendement maximal, la bobine d'induction se situe à l'extérieur du socle de l'appareil, exactement au centre du roulement, ce qui réduit le temps de chauffe et la consommation d’énergie. Grâce à la télécommande SKF avec écran LED et panneau de commande, l'utilisation à distance de l'appareil de chauffage est plus facile et plus sûre. Le TIH 220m est disponible en deux versions d’alimentation de manière à pouvoir être utilisé quel que soit le besoin.
Pour un rendement maximal, la bobine d'induction se situe à l'extérieur du socle de l'appareil, exactement au centre du roulement, ce qui réduit le temps de chauffe et la consommation d’énergie. Grâce à la télécommande SKF avec écran LED et panneau de commande, l'utilisation à distance de l'appareil de chauffage est plus facile et plus sûre. Le TIH 220m est disponible en deux versions d’alimentation de manière à pouvoir être utilisé quel que soit le besoin.
Vidéo de démonstration appareils de chauffage par induction SKF
Remarque
Cette vidéo est disponible avec sous-titrage. Veuillez, svp, sélectionner votre langue.
Caractéristiques et avantages
- Peut chauffer un roulement de 220 kg (480 lb) en seulement 20 minutes, ce qui permet de réaliser des gains importants en temps et en énergie
- Livré en version standard avec deux barreaux, permettant de chauffer des roulements d'un diamètre d'alésage supérieur ou égal à 60 mm, jusqu'à un poids maximum de 300 kg (660 lb).
- Un réglage de puissance à 2 niveaux et un barreau plus petit facilitent un chauffage efficace des roulements de petites dimensions permettant une réduction de la consommation d’énergie
- Mode température pré-réglé à 110 °C (230 °F), pour éviter toute surchauffe des roulements
- Démagnétisation automatique
-
Caractéristiques techniques
Caractéristiques techniques Désignation TIH 220M/LV, TIH 220M/MV Performances SKF m20 220 kg (480 lb) Tension, V/Hz TIH 220M/LV : 200-230V/50-60 Hz TIH 220M/MV : 400-460V/50-60 Hz Roulement : - Poids maximum 300 kg - Diamètre d'alésage maximum 60 - 600 mm Contrôle de température : - Plage * 0 - 250 °C (32 - 482 °F) - Sonde magnétique Oui, de type K - Précision (électronique) ± 2 °C Mode temps : - Plage 0 - 60 minutes - Précision ± 0,01 sec. Exemple d'application : - roulement, poids, température, temps 23172 CC/W33, 220 kg, 110 °C, 20 m Mode thermomètre Oui Mode roulement
(préréglé sur 110 °C/230 °F)Oui Réduction de puissance 2 niveaux ; 50 - 100 % Démagnétisation suivant
les normes SKF (automatique)Oui (< 2 A/cm) Peut chauffer des roulements avec joints Oui Peut chauffer des roulements pré-graissés Oui Affichage des codes de panne Oui Protection thermique Oui Flux magnétique maximum 1,55 T Écran de contrôle Clavier lumineux sur boîtier de commande à distance Surface de fonctionnement (l × h) 250 × 255 mm Diamètre de bobine 140 mm Dimensions (l × p × h) 750 × 290 × 440 mm Poids total, barreaux inclus 86 kg (189 lb) Consommation maximale 10,0-11,5 kVA (400-460 V) Nombre de barreaux standard 2 Barreaux standard 70 × 70 × 430 mm,
pour le chauffage de roulements d'un diamètre d'alésage supérieur ou égal à 100 mm40 × 40 × 430 mm,
pour le chauffage de roulements d'un diamètre d'alésage supérieur ou égal à 60 mmSection du noyau support 70 × 70 mm Stockage des barreaux Oui Bras coulissant Oui, barreau de 70 x 70 x 430 mm
uniquementBras pivotant Non Ventilation Non Matière du boîtier Acier et polyamide chargé de
fibres de verre* La capacité de température de chauffage maximale dépend du poids et de la géométrie du roulement ou de la pièce à travailler. Les appareils de chauffage par induction peuvent atteindre des températures plus élevées, veuillez consulter SKF. -
Accessoires
-
Pièces de rechange
Documents utiles
- Fiche technique du TIH 220m (139 KB)
- Mode d'emploi du TIH 220m (3.0 MB)
