Festes Induktions-Anwärmgerät

Schneller und einfacher Lagerausbau in nur drei Minuten

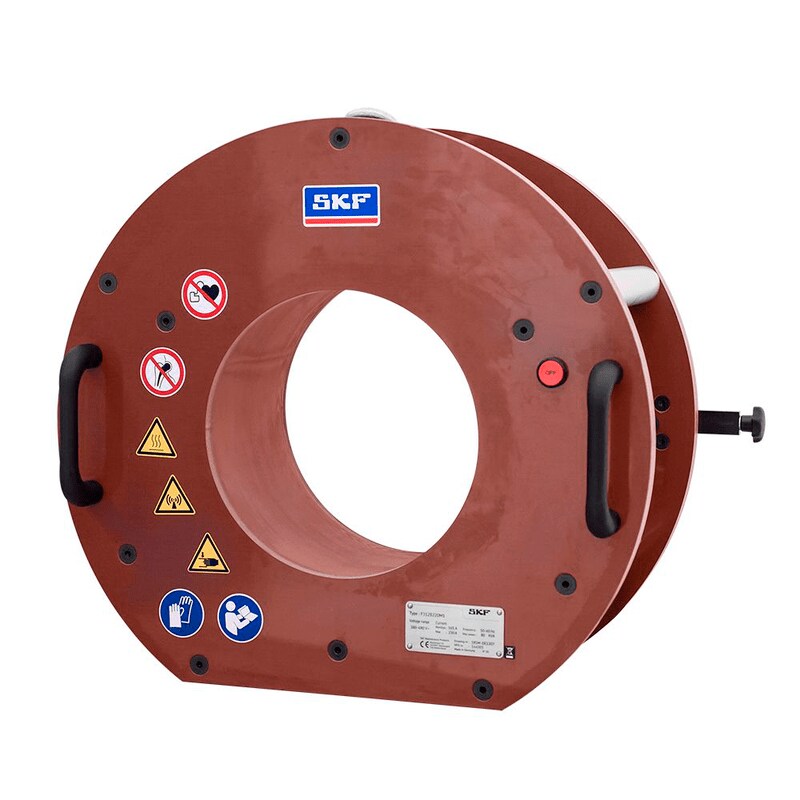

Stationäre EAZ Induktions-Anwärmgeräte eignen sich für den sicheren und einfachen Aus- und Einbau der Innenringe von Zylinderrollenlagern, die häufig mit sehr fester Passung montiert werden. Die modulare EAZ-Lösung besteht aus ein oder zwei EAZ Wärmeschlangen, die auf die Anwendung abgestimmt und von einem Schaltschrank versorgt und gesteuert werden.
  • Perfekte Passung – EAZ Wärmeschlangen werden auf den Innenring abgestimmt, damit ein optimaler und sicherer Ein- und Ausbau gewährleistet ist.
  • Einfache Handhabung – Eine Tragöse, zwei Griffe und ein Arretiermechanismus für den Lagerinnenring in der Wärmeschlange sorgen für einen einfachen Ausbau. Das Gerät ist so konstruiert, dass der Bediener beim Umgang mit dem heißen Ring gut geschützt wird.
  • Überhitzungsschutz – Ein Überhitzungsschutz schaltet die Vorrichtung bei zu hohen Heiztemperaturen an den Wärmeschlangen automatisch ab.
Stationäre Induktions-Anwärmgeräte der Reihe EAZ
Zylinderrollenlager sind unverzichtbare Maschinenteile in der Stahl- und Eisenbahnindustrie und in vielen anderen Branchen. In vielen Fällen sind Zylinderrollenlager harten Betriebsbedingungen ausgesetzt, weshalb sie häufig ausgewechselt werden müssen. Stationäre EAZ-Anwärmgeräte und die zugehörigen Schaltschränke erlauben den schnellen, einfachen und sicheren Aus- und Einbau der Innenringe von Zylinderrollenlagern und ähnlichen Komponenten. Durch die Erhitzung weitet sich der Innenring. Die feste Passung löst sich und der Ring kann auf der Welle verschoben werden, ohne dass eine Beschädigung von Welle oder Ring droht.

Schaltschränke

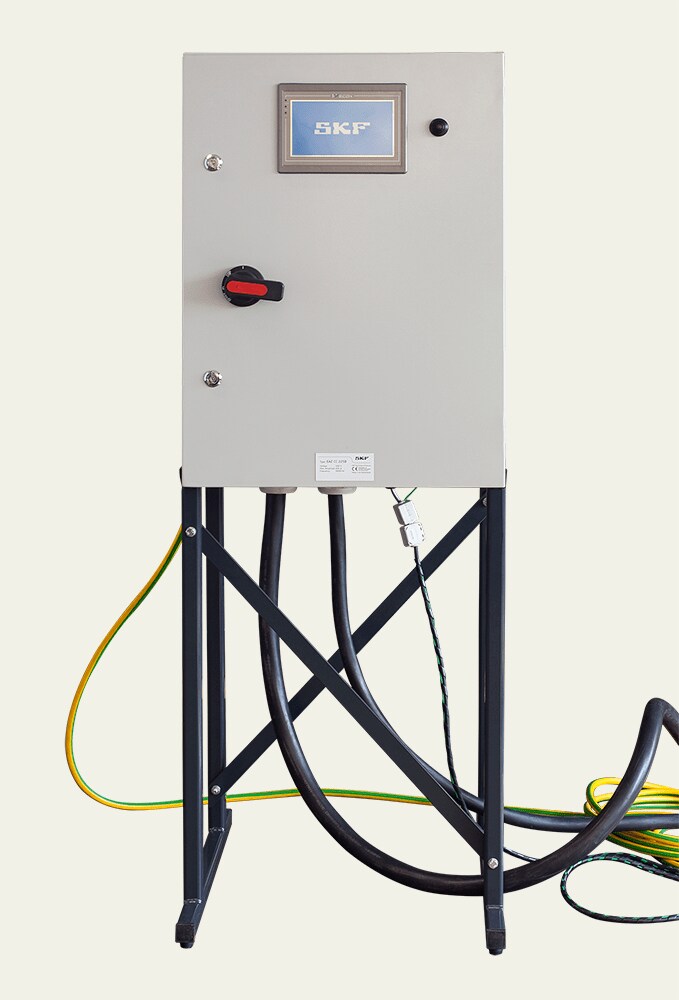

Schaltschrank für feste Induktions-Anwärmgeräte der Reihe EAZ
Schaltschrank

Intuitive Verwendung

Die SKF EAZ Schaltschränke sind für den einfachen Betrieb von EAZ Wärmeschlangen ausgelegt. Der Benutzer kann die Heizparameter bequem einstellen und die Anwärmung komfortabel steuern.

  • Intuitive Verwendung – Der intuitive Touchscreen der Schaltschränke unterstützt den Bediener bei der schnellen Einrichtung des Anwärmgeräts und Steuerung des Anwärmvorgangs.
  • Automatische Temperaturregelung – Ein Temperaturfühler für den Innenring sorgt dafür, dass die Schaltschränke den Anwärmvorgang bei Erreichen der gewünschten Temperatur automatisch stoppen.
  • Entmagnetisierung beim Ein- und Ausbau – Nach Abschluss des Anwärmvorgangs führen die Schaltschränke eine automatische Entmagnetisierung durch. Die Entmagnetisierung reduziert das Verunreinigungsrisiko und sorgt dafür, dass das EAZ System sowohl für den Einbau als auch für den Ausbau geeignet ist.
  • SSD-Ausführung für zwei Wärmeschlangen – Für Anwendungen, in denen zwei unterschiedliche EAZ Wärmeschlangen erforderlich sind (z.B. eine Schlange für den Ausbau eines Labyrinthdichtungsrings und eine weitere Schlange für den Ausbau eines zweireihigen Zylinderrollenlagers), können beide Schlangen fest mit dem Steuerschrank verbunden werden. Der Bediener wählt am Schrank die jeweils benötigte Schlange aus.

Technische Daten

EAZ Anwärmgerät
LagerStationäre EAZ Wärmeschlange
BezeichnungenInnenring
Abmessung (mm)
Bezeichnungen
Spannung und Strom
 FBd
315189 A179168160EAZ F179MVMV: 400 V, 105 A
HV: 500 V, 80 A
314190180130160EAZ F180MVMV: 400 V, 85 A
HV: 500 V, 65 A
313812202168180EAZ F202MVMV: 400 V, 85 A
HV: 500 V, 65 A
313893222200200EAZ F222MVMV: 400 V, 125 A
HV: 500 V, 95 A
313811226192200EAZ F226MVMV: 400 V, 120 A
HV: 500 V, 95 A
313824260206230EAZ F260MVMV: 400 V, 160 A
HV: 500 V, 120 A
313822312220280EAZ F312MVMV: 400 V, 160 A
HV: 500 V, 120 A
Fixed induction heater
EAZ Schaltschränke
BezeichnungenAnzahl der AusgängeSpannung (+/- 5%)Max. Stromstärke
EAZ CC225B1 x EAZ Schlange400 V225A
EAZ CC350B1 x EAZ Schlange400 V350A
EAZ CC225A1 x EAZ Schlange500 V225A
EAZ CC350A1 x EAZ Schlange500 V350A
EAZ CCD225B2 x EAZ Schlangen400 V225A
EAZ CCD350B2 x EAZ Schlangen400 V350A
EAZ CCD225A2 x EAZ Schlangen500 V225A
EAZ CCD350A2 x EAZ Schlangen500 V350A
Ersatzteile
BezeichnungenBeschreibung
EAZ CC-GRCMassekabel mit Magnetklemme
EAZ CC-LCSteuerkabel Thermoschalter (schwarz)
EAZ CC-TPCKabel Temperaturfühler (grün)
TMBH 1-3Temperaturfühler K-Typ
Andere Ersatzteile bitte direkt bei SKF Maintenance Products anfragen.

Stationäre EAZ Wärmeschlangen werden auf Bestellung exakt an die Maße Ihrer SKF Lager oder Ringe und an die lokale Betriebsspannung angepasst. Wenden Sie sich mit den genauen Daten bitte an Ihren SKF Partner.
