SL-42

Dispositivos dosificadores de prelubricación para usar en sistemas de lubricación de línea simple

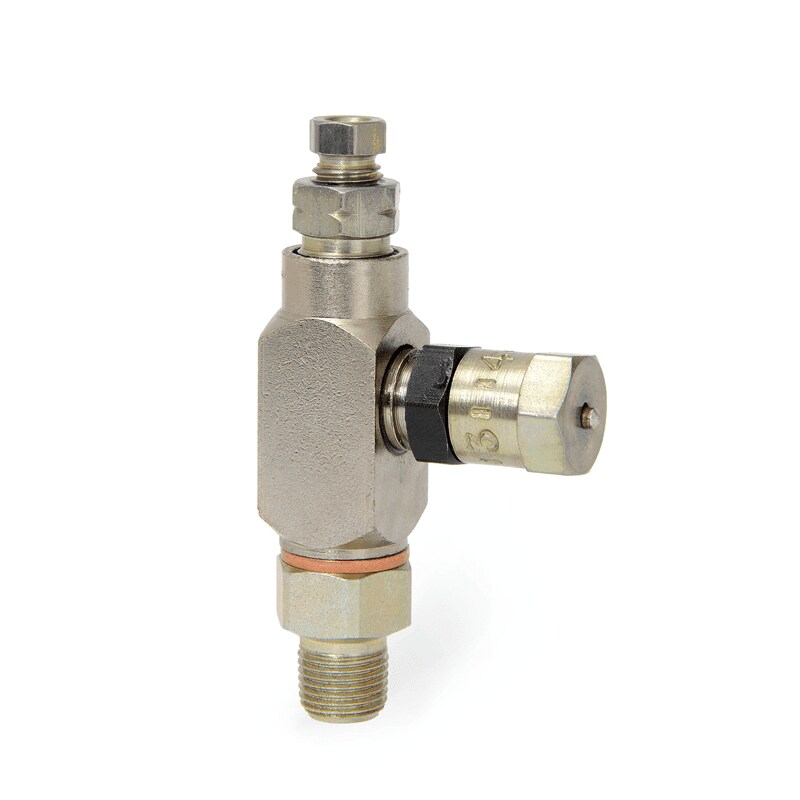

Dispositivo dosificador de línea simple modelo 83535
Los dispositivos dosificadores de la serie SL-42 se fabricaron para sistemas de lubricación centralizada de línea simple que suministran aceite o grasa fluida. La salida de lubricante se ajusta desde el exterior, y el vástago indicador permite comprobar visualmente el funcionamiento del dispositivo dosificador. Estos dispositivos dosificadores de acero al carbono están disponibles con empaquetadura de nitrilo o fluoroelastómero. Los dispositivos dosificadores con empaquetadura de fluoroelastómero (indicada por las tapas de ajuste negras) se utilizan para aplicaciones que requieren resistencia al calor o en los casos en que lo exija la compatibilidad con el lubricante.

Características y beneficios:

  • Los dispositivos dosificadores de una sola salida, de tipo a rosca, para prelubricación, se colocan mediante pernos de fijación
  • Adecuados para utilizar con colectores que tienen de una a 15 salidas para coincidir con el número de puntos de lubricación
  • La salida se ajusta desde el exterior
  • El vástago indicador permite controlar visualmente el funcionamiento del dispositivo dosificador
  • Pueden combinarse en un circuito con dispositivos dosificadores SL-41, SL-43 y/o SL-44
  • Los dispositivos dosificadores individuales se pueden extraer fácilmente para inspección o sustitución
  • Datos técnicos
    Principio de funcionamientodispositivo dosificador de prelubricación
    Salidas1
    Volumen de dosificación, ajustable0.016-0.049 cm³0.001-0.003 pulg.³
    Lubricanteaceite mineral y sintético
    Temperatura de funcionamientode -26 a +93 °Cde -15 a +200 °F
    Resistente al calormáx. +176 °C+350 °F
    Presión de funcionamientomín. 52 bar
    máx. 70 bar
    mín. 750 psi
    máx. 1000 psi
    Presión de descarga10 bar150 psi
    Materialacero al carbono, acero inoxidable, latón, acero,
    empaquetaduras de nitrilo (NBR) o fluoroelastómero (FKM, FPM)
    (indicadas por las tapas de ajuste negras)
    (aplicación resistente al calor)
    Conexión línea principal1/8 NPTF (F)
    Salida de conexiónconexiones para tubo de diám. ext. 1/8; 3,175 mm
    Dimensionesmín. 41 × 62 × 43 mm
    máx. 308 × 62 × 43 mm
    mín. 1.6 × 2.4 × 1.7 pulg.
    máx. 12.1 × 2.4 × 1.7 pulg.
    Posición de montajecualquiera
  • Aplicaciones
