Alineador de ejes TKSA 51

Alineación de ejes completa e intuitiva utilizando tabletas y teléfonos inteligentes

El alineador de ejes TKSA 51 ofrece una gran flexibilidad de medición y rendimiento adecuados para trabajos de alineación básicos y expertos. Diseñada para trabajar con las aplicaciones de alineación de ejes en una tableta o un teléfono inteligente, esta herramienta intuitiva es fácil de usar y no requiere capacitación especial. Los accesorios incluidos permiten utilizar el TKSA 51 para una amplia gama de aplicaciones de alineación, como motores, transmisiones, ventiladores, bombas, cajas de engranajes y más. Las aplicaciones móviles de la herramienta incluyen tutoriales en video para enseñar a los operarios a realizar mediciones precisas.

  • Flexibilidad de medición: La conocida medición de tres posiciones gana más flexibilidad, ya que se pueden iniciar las mediciones en cualquier ángulo y requieren un giro total mínimo de solo 40 grados. Esto permite a los operarios realizar alineaciones en aplicaciones con espacio limitado.
  • Informes automáticos: Se generan informes de alineación automáticamente, que se pueden personalizar con notas, una foto de la máquina y la firma a través de la pantalla táctil. Estos informes se pueden exportar como archivos PDF y compartir con otras aplicaciones móviles.
  • Completo y compacto: Una gama de componentes incluidos, como las abrazaderas magnéticas de montaje, y las varillas y cadenas de extensión, aumentan la versatilidad del TKSA 51, sin comprometer sus características de alineador compacto, liviano y fácil de transportar.
  • Vista 3-D en vivo: Esta función permite colocar de manera intuitiva los cabezales para mediciones rápidas de alineación y muestra en vivo cuando se alcanzan las correcciones de alineación horizontal y vertical. La aplicación permite que el giro 3-D del motor virtual se corresponda con la posición real de la máquina.
  • Compensación de perturbaciones: Los valores de medición se promedian en función del tiempo para proporcionar precisión en presencia de vibraciones u otras perturbaciones externas.
  • También disponible como TKSA 51D2 con dispositivo de visualización resistente para uso industrial y aplicaciones preinstaladas incluidas.

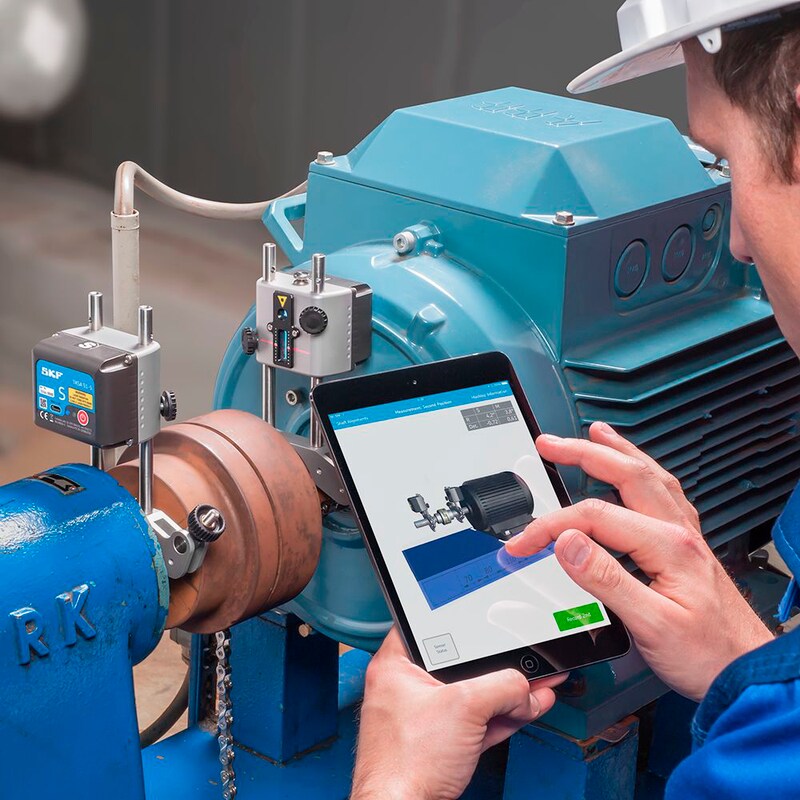

Alineador de ejes SKF TKSA 51
El alineador de ejes TKSA 51 es adecuado para una amplia gama de aplicaciones. Su diseño compacto y liviano, su gran flexibilidad de medición y los accesorios incluidos permiten utilizar el instrumento prácticamente en cualquier máquina, incluso en zonas de difícil alcance. Pueden utilizarse fundas protectoras en tabletas y teléfonos inteligentes, y no afectan a la funcionalidad del TKSA 51.

Aplicaciones de alineación

Código QR para las aplicaciones de los modelos TKSA 51 y 71
La TKSA 51 usa aplicaciones dedicadas para alineaciones de eje vertical y horizontal, y la corrección de la pata coja. Las aplicaciones se manejan con íconos y son muy fáciles de usar. Todas las aplicaciones son gratuitas e incluyen un modo de demostración totalmente funcional que permite experimentar el proceso de alineación antes de comprar el instrumento.

Aplicaciones para utilizar con TKSA 51

Video de demostración del TKSA 51

Designaciones del pedido

DesignaciónDescripción
TKSA 51Unidades de medición con accesorios estándares en el maletín de transporte
TKSA 51D2TKSA 51 y TKSA DISPLAY2
TKSA DISPLAY2Tableta Android con pantalla de 7 pulgadas como mínimo, cubierta de protección para entornos industriales y aplicaciones preinstaladas.
  • Datos técnicos
    Datos técnicos
    DesignacionesTKSA 51 / TKSA 51D2
    Sensores y comunicación20 mm (0.8 pulg.) PSD con láser lineal clase 2
    Inclinómetro ±0,1°; Bluetooth 4.0 de baja energía
    Distancia de medición del sistemaDe 0,07 a 5 m (de 0.23 a 16.4 ft)
    Errores de medición<1% ±10 µm
    Material del soporteFrontal de aluminio anodizado y contratapa de plástico PC/ABS
    Tiempo de funcionamientoBatería recargable de iones de litio con carga rápida, autonomía hasta 8 horas: 10 minutos de carga para 1 hora de uso
    Dimensiones52 × 64 × 50 mm (2.1 × 2.5 × 2 pulg.)
    Peso190 g (0.4 lb)
    Dispositivo de funcionamientoTKSA DISPLAY2, Samsung Galaxy Tab Active 2 y iPad mini recomendados
    iPad, iPod touch
    iPhone SE, Galaxy S6 o superior (no todos están incluidos)
    Actualización del software/de la aplicaciónApple AppStore o en Google Play Store
    Requisitos del sistema operativoApple iOS 9 o Android OS 4.4.2 (y superiores)
    Método de alineaciónAlineación de ejes horizontales y verticales, medición en tres posiciones: 9-12-3, medición automática, medición (con giro mín. de 40°), pata coja
    Valores de corrección en el momentoVertical y horizontal
    Funciones adicionalesBiblioteca de máquinas, lectura de código QR, valores objetivo, compensación de perturbaciones,
    visualización libre 3D de la máquina, rotación de pantalla en tabletas, informe automático en pdf
    Accesorios2 soportes en V con cadenas, ancho de 15 mm (0.6 pulg.)
    Diámetros de ejesDe 20 a 150 mm (de 0.8 a 5.9 pulg.)
    450 mm (17.7 pulg.) con cadenas de extensión (incluidas)
    Altura máxima de acoplamiento *45 mm (1.8 pulg.) con varillas estándares, más 120 mm (4.7 pulg.) por juego de varillas de extensión
    Adaptador de corrienteCarga a través del puerto micro USB (5 V)
    Cable de carga micro USB a USB incluido
    Compatible con cargadores USB de 5 V (no incluidos)
    Temperatura de funcionamientoDe 0 °C a 45 °C (de 32 a 113 °F)
    Clasificación IPIP 54
    Dimensiones del maletín de transporte355 × 250 × 110 mm (14 × 9.8 × 4.3 pulg.)
    Peso total (incl. el maletín)2,9 kg (6.4 lb)
    Certificado de calibraciónSe entrega con una validez de dos años
    Contenido del maletín2 unidades de medición (M&S); 2 soportes de eje con cadenas de 480 mm (18.9 pulg.), varillas roscadas de 80 mm (3.2 pulg.) e imanes; 4 varillas de extensión roscadas de 120 mm (4.7 pulg.); 2 cadenas de extensión de 980 mm (38.6 pulg.); cable de carga micro USB a USB; cinta métrica; certificado impreso de calibración y conformidad; guía impresa de inicio rápido (en inglés); maletín de transporte de SKF; hoja A4 con 12 pegatinas con códigos QR
    * Según el tipo de acoplamiento, los soportes pueden montarse en el acoplamiento, con lo que se reduce la limitación de altura del acoplamiento.
