234-11145-3 /-4 /-5 /-9

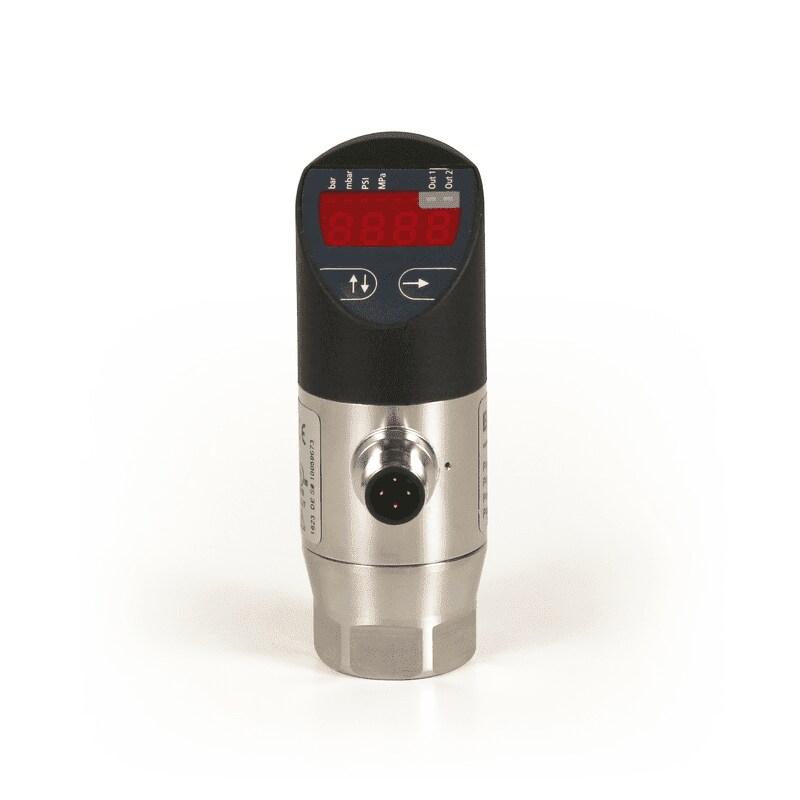

Digitaler Druckschalter für Einleitungs-Schmiersysteme

234-111-45-3

Diese praktisch wartungsfreien elektronischen Drucksensoren sind für Gas- und Fluiddruckmessungen geeignet. Sie sind benutzerfreundlich und lassen sich problemlos sowohl in Standardanwendungen als auch unter anspruchsvolleren Bedingungen einsetzen. Das platzsparende Gehäuse ist um 320° schwenkbar, sodass sich die 4-stellige Digitalanzeige optimal lesen lässt. Der Sensor ist mit einem oder zwei Schaltausgängen und einem analogen Ausgangssignal für Schaltpunkt und Hysterese erhältlich. Beides ist über Tasten einstellbar. Es stehen verschiedene Werteinheiten wie bar, mbar, psi und MPa zur Auswahl.

Eigenschaften und Vorteile:

  • Menügeführte Einstellungen über zwei Tasten
  • Ausgangsstatusanzeige
  • Voreinstellbare Hysterese
  • Programmierbare Parameter
  • Passwortschutz
  • Verpolungsschutz der Versorgungsspannung sowie Überspannungs-, Übersteuerungs- und Kurzschlussschutz im Lieferumfang enthalten
  • Um 320° schwenkbares kompaktes Gehäuse
  • Sowohl für Standard- als auch anspruchsvolle Anwendungen geeignet
  • Technische Eigenschaften
    Funktiondigitaler Druckschalter
    SchmierstoffÖl und Fließfett: NLGI 000, 00, 0
    Fett: NLGI 1, 2
    Betriebstemperatur-25 bis +125 °C-13 bis +257 °F
    Betriebsdruck
    234-11145-3/-4/-9max. 600 barmax. 8700 psi
    234-11145-5max. 400 barmax. 5800 psi
    Betriebsspannung18-36 V DC
    Betriebsstrommax. 500 mA
    Stromaufnahme50 mA
    Ausgangssignal1 oder 2 × PNP; 1 analog, digital,
    NO oder NC einstellbar
    Schaltfrequenzmax. 200 Hz
    Werkstoff
    GehäusePA6.6, Edelstahl, FKM
    MesszelleKeramik AI203
    AdapterEdelstahl
    Elektrischer AnschlussM 12 × 1; 4-poliger Stecker
    DruckanschlussG1/4 oder G3/8; DIN3852
    SchutzartIP 67; EC 60529
    Abmessungenmin. 34 × 94 × 49 mm
    max. 34 × 134,5 × 49 mm
    min. 1,34 × 3,7 × 1,9 in
    max. 1,34 × 5,3 × 1,9 in
    Einbaulagebeliebig
