Alineador de ejes TKSA 11

La nueva tecnología hace que la alineación de ejes sea más fácil y más asequible.

El SKF TKSA 11 es un innovador alineador de ejes que utiliza teléfonos inteligentes y tabletas, y que guía de manera intuitiva al usuario a través del proceso de alineación de ejes. Centrado en las principales tareas de alineación, el modelo TKSA 11 está diseñado para ser un instrumento muy fácil de usar, especialmente apto para los aprendices de alineación y las aplicaciones compactas. El modelo SKF TKSA 11 constituye el primer instrumento del mercado que utiliza sensores inductivos de proximidad, lo que permite una alineación precisa y confiable de los ejes, además de ser una solución asequible que se ajusta a todos los presupuestos.

Video de demostración del TKSA 11

Importante

Este video en inglés tiene subtítulos. Elija su idioma según corresponda.

Características y beneficios

Alineador de ejes SKF TKSA 11

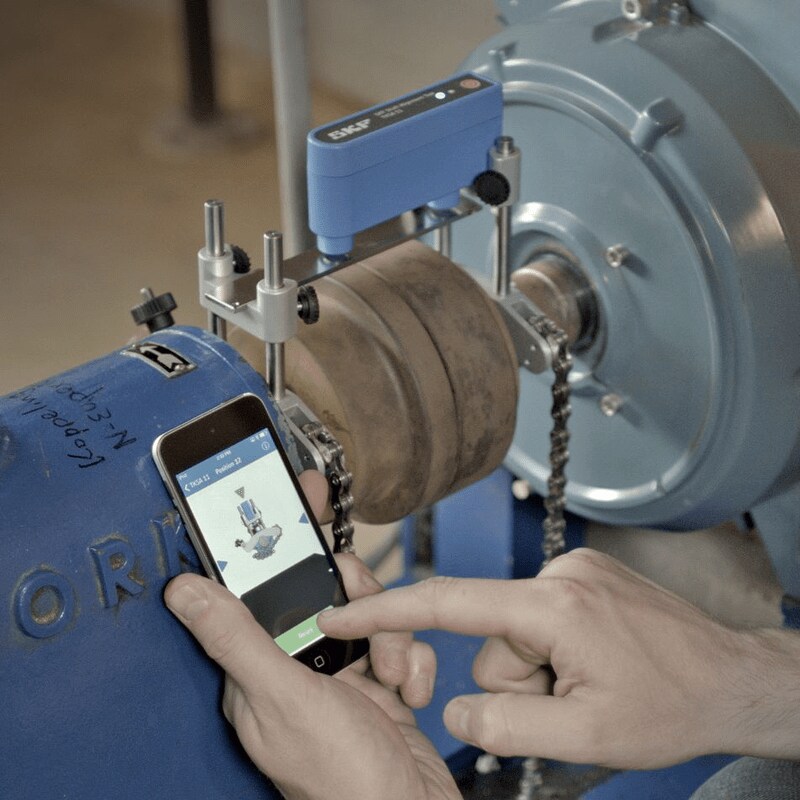

  • La visualización en vivo de la posición del instrumento y el motor logran que la medición y la alineación horizontal sean intuitivas y sencillas.
  • La aplicación TKSA 11 ofrece un modo de demostración totalmente funcional que permite que se experimente todo el proceso de alineación sin la necesidad de adquirir el TKSA 11.
  • El TKSA 11 está diseñado para una rápida amortización de la inversión y, al mismo tiempo, está al alcance de casi cualquier presupuesto.
  • Los dispositivos móviles incluyen gráficos de alta resolución, uso intuitivo, actualizaciones de software automáticas y opción de unidad de visualización.
  • Gracias al uso de sensores inductivos de proximidad, la medición ya no se encuentra afectada por la luz solar brillante, se reduce la influencia de la holgura y el instrumento es más resistente. Todo esto permite que el TKSA 11 proporcione alineaciones de ejes precisas y confiables
  • Los informes de alineaciones automáticos brindan una descripción completa del proceso y de los resultados de la alineación. Los informes pueden compartirse fácilmente por correo electrónico o a través de la nube.
  • También disponible como TKSA 11D2 con dispositivo de visualización resistente para uso industrial y aplicaciones preinstaladas incluidas.
Alineador de ejes SKF TKSA 11

Se recomienda la alineación de ejes en casi todas las industrias, ya que permite incrementar considerablemente el tiempo productivo de las máquinas y reducir los costos de mantenimiento.

El TKSA 11 está orientado a aquellas industrias que aún no han aprovechado los beneficios de la alineación de ejes, y ayuda a los clientes a beneficiarse de los ejes correctamente alineados.

Alineador de ejes SKF TKSA 11 en App Store y Play Store

La aplicación TKSA 11 está disponible de forma gratuita en Apple App Store y en Google Play Store. Simplemente, busque “SKF TKSA 11” o bien siga el código QR y pruebe realizar el proceso de alineación en el modo de demostración totalmente funcional.


El alineador de ejes SKF TKSA 11 se ofrece en un maletín de transporte de SKF (fig. 1)

  • Datos técnicos
    Datos técnicos
    DesignaciónTKSA 11 / TKSA 11D2
    Sensores y comunicación2 sensores de proximidad inductivos
    Inclinómetro ±0,5°, Bluetooth 4.0 de baja energía
    Distancia de medición del sistemaDe 0 a 185 mm (de 0 a 7.3 pulg.) entre soportes
    Se incluyen 3 barras de referencia de hasta 200 mm (7.9 pulg.)
    Errores de medición< 2%
    Material del soportePlástico PC/ABS
    Tiempo de funcionamientoBatería recargable de LiPo, autonomía hasta 18 horas
    Dimensiones105 × 55 × 55 mm (4.1 × 2.2 × 2.2 pulg.)
    Peso155 g (0.34 lb)
    Dispositivo de funcionamientoTKSA DISPLAY2, Samsung Galaxy Tab Active 2 y iPad mini recomendados
    iPad, iPod touch
    iPhone SE, Galaxy S6 o superior (no todos están incluidos)
    Actualización del software/de la aplicaciónApple AppStore o en Google Play Store
    Requisitos del sistema operativoApple iOS 9 o Android OS 4.4.2 (y superiores)
    Método de alineaciónAlineación de ejes horizontales
    Medición en tres posiciones: 9-12-3
    Valores de corrección en el momentoSolo para horizontal
    Funciones adicionalesInforme automático en pdf
    Accesorios2 soportes en V con cadenas, ancho de 15 mm (0.6 pulg.)
    Diámetros de ejesDe 20 a 160 mm (de 0.8 a 6.3 pulg.)
    Altura máxima de acoplamiento *55 mm (2.2 pulg.) con varillas estándares de 80 mm
    (La unidad debe montarse en el acoplamiento, siempre que sea posible)
    Adaptador de corrienteCarga a través del puerto micro USB (5V)
    Cable de carga micro USB a USB incluido
    Compatible con cargadores USB de 5V (no incluidos)
    Temperatura de funcionamientoDe 0 °C a 45 °C (de 32 a 113 °F)
    Clasificación IPIP 54
    Dimensiones del maletín de transporte355 × 250 × 110 mm (14 × 9.8 × 4.3 pulg.)
    Peso total (incl. el maletín)2,1 kg (4.6 lb)
    Certificado de calibraciónSe entrega con una validez de dos años
    Contenido del maletínUnidad de medición, 3 barras de referencia; 2 soportes de eje con cadenas de 480 mm (18.9 pulg.) y varillas de 80 mm (3.1 pulg.); cable de carga micro USB a USB; cinta métrica de 2 m (6.6 ft); certificado impreso de calibración y conformidad; guía impresa de inicio rápido (en inglés); maletín de transporte de SKF
    * Según el tipo de acoplamiento, los soportes pueden montarse en el acoplamiento, con lo que se reduce la limitación de altura del acoplamiento.
