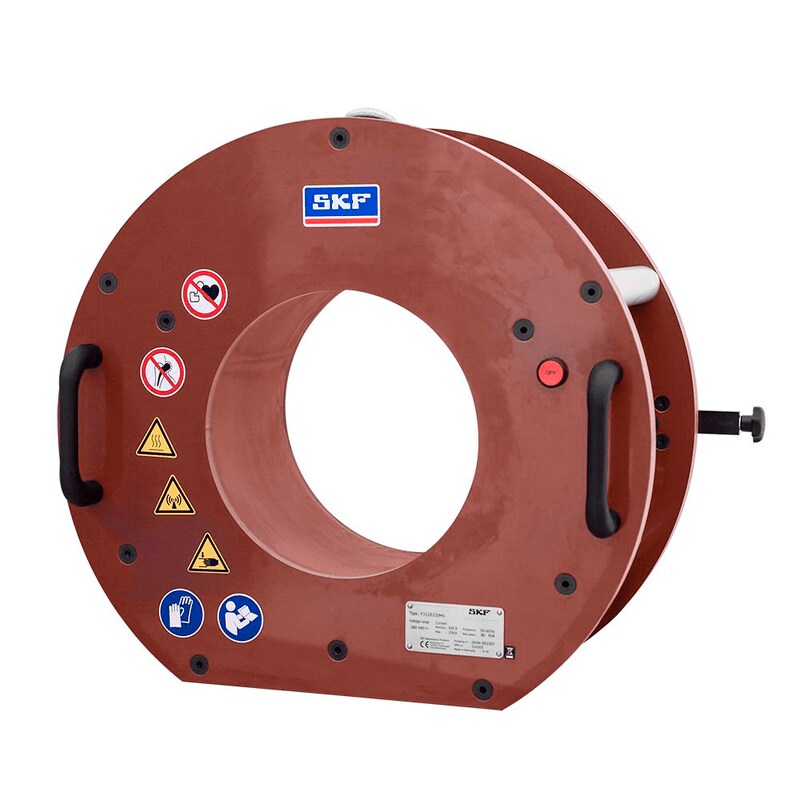

Calentador de inducción fijo

Extracción sencilla y segura del rodamiento en solo tres minutos

Los calentadores de inducción EAZ de tamaño fijo están diseñados para desmontar y montar de manera sencilla y segura los aros interiores de los rodamientos de rodillos cilíndricos, que a menudo se montan con un ajuste de interferencia muy apretado. La solución modular EAZ consta de una o dos bobinas EAZ que se adaptan a la aplicación y se conectan a un gabinete de control adecuado para alimentar y hacer funcionar la bobina.
  • Ajuste perfecto - Las bobinas EAZ están diseñadas específicamente para un aro interior determinado, para lograr un rendimiento óptimo de desmontaje y un funcionamiento seguro.
  • Fácil manipulación - El cáncamo de elevación, las dos asas y un mecanismo para fijar el aro interior del rodamiento dentro de la bobina agilizan el proceso de desmontaje y ayudan al operador a manejar con seguridad el calentador y el aro caliente.
  • Protección contra sobrecalentamientos - Las bobinas EAZ están equipadas con un circuito de protección contra sobrecalentamientos que detiene el proceso de calentamiento cuando la temperatura interna de la bobina comienza a mostrar sobrecalentamiento.
Calentadores de inducción fijos, serie EAZ
Los rodamientos de rodillos cilíndricos son componentes esenciales de las máquinas que se utilizan en muchas industrias, entre otras, en aplicaciones ferroviarias y siderúrgicas. En muchos casos, los rodamientos de rodillos cilíndricos se someten a duras condiciones de funcionamiento, por lo que deben sustituirse con frecuencia. Los calentadores EAZ de tamaño fijo y sus correspondientes gabinetes de control ofrecen una solución de desmontaje y montaje rápido, sencillo y seguro de los aros interiores de los rodamientos de rodillos cilíndricos, y componentes similares. Al calentar el aro interior, se crea una dilatación que supera el ajuste de interferencia y permite mover el aro sin provocar daños al eje ni al aro.

Gabinetes de control

Gabinete de control para calentadores de inducción no ajustables de la serie EAZ
Gabinete de control

Uso intuitivo

Los gabinetes de control EAZ de SKF están diseñados para facilitar el funcionamiento de las bobinas EAZ. Permite al usuario ajustar cómodamente los parámetros de calentamiento y controlar el proceso de calentamiento.

  • Uso intuitivo - Los gabinetes de control cuentan con una pantalla táctil intuitiva que ayuda al operador a configurar rápidamente el calentador y a controlar el progreso del calentamiento.
  • Control automático de temperatura - Los gabinetes de control pueden detener automáticamente el proceso de calentamiento cuando se alcanza la temperatura deseada, mediante una sonda de temperatura en el aro interior.
  • Desmagnetización para el montaje y desmontaje - Los gabinetes de control cuentan con desmagnetización automática al final del proceso de calentamiento. Esto reduce los riesgos de contaminación y permite utilizar el sistema EAZ tanto para aplicaciones de montaje como de desmontaje.
  • Versión SSD para dos bobinas - Para aplicaciones en las que se requieren diferentes bobinas EAZ (p. ej., una bobina para retirar un anillo de sello laberíntico y otra bobina para retirar un CRB de dos hileras), ambas bobinas EAZ pueden conectarse de manera permanente al gabinete, y el usuario puede seleccionar qué bobina se utiliza.

Datos técnicos

Calentador EAZ
RodamientoBobina fija EAZ
DesignaciónDimensión del
aro interior (mm)
Designación
Información de
voltaje y corriente
 FBd
315189 A179168160EAZ F179MVMV: 400 V, 105 A
HV: 500 V, 80 A
314190180130160EAZ F180MVMV: 400 V, 85 A
HV: 500 V, 65 A
313812202168180EAZ F202MVMV: 400 V, 85 A
HV: 500 V, 65 A
313893222200200EAZ F222MVMV: 400 V, 125 A
HV: 500 V, 95 A
313811226192200EAZ F226MVMV: 400 V, 120 A
HV: 500 V, 95 A
313824260206230EAZ F260MVMV: 400 V, 160 A
HV: 500 V, 120 A
313822312220280EAZ F312MVMV: 400 V, 160 A
HV: 500 V, 120 A
Fixed induction heater
Gabinetes de control EAZ
DesignaciónN.º de salidasVoltaje (±5%)FrecuenciaLímite máx. de amperaje
EAZ CC225B1 bobina EAZ400 V50 Hz225 A
EAZ CC350B1 bobina EAZ400 V50 Hz350 A
EAZ CC225A1 bobina EAZ500 V50 Hz225 A
EAZ CC350A1 bobina EAZ500 V50 Hz350 A
EAZ CCD225B2 bobinas EAZ400 V50 Hz225 A
EAZ CCD350B2 bobinas EAZ400 V50 Hz350 A
EAZ CCD225A2 bobinas EAZ500 V50 Hz225 A
EAZ CCD350A2 bobinas EAZ500 V50 Hz350 A
Piezas de repuesto
DesignaciónDescripción
EAZ CC-GRCCable de conexión a tierra con fijación magnética
EAZ CC-LCCable de control del interruptor térmico (cable negro)
EAZ CC-TPCCable de sonda de temperatura (cable verde)
TMBH 1-3Sonda para temperatura tipo K
Si se necesitan otras piezas de repuesto, comuníquese con MaPro para obtener asistencia.

Las bobinas fijas EAZ se fabrican a pedido, para que se ajusten perfectamente a las dimensiones de su rodamiento o aro SKF y a la versión del voltaje. Especifique su aplicación y proporcione información detallada con su solicitud a su socio SKF.
