Modelos e variantes

Rolamentos axiais de esferas de escora simples
Rolamento axial de esferas de escora simples - componentes
  • consistem em uma arruela de eixo, uma arruela da caixa de mancal e um conjunto de esferas e gaiola (fig. 1)
  • podem acomodar cargas axiais e fixar um eixo axialmente, somente em uma direção
Rolamentos axiais de esferas de escora dupla

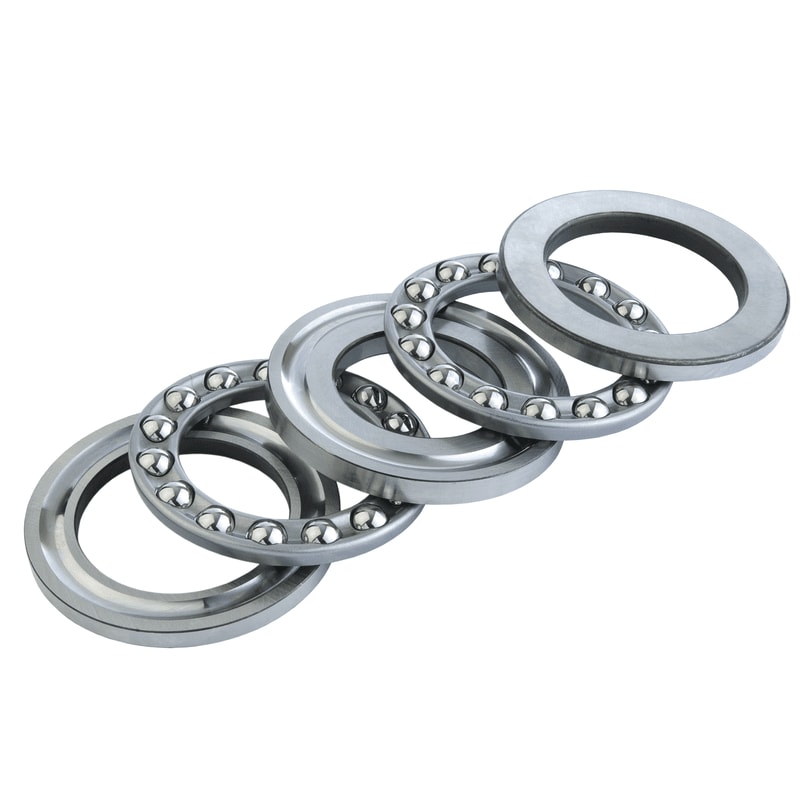

Rolamento axial de esferas de escora dupla - componentes
  • consistem em uma arruela de eixo, duas arruelas da caixa de mancal e dois conjuntos de esferas e gaiola (fig. 2)
    As arruelas da caixa de mancal e os conjuntos de esferas e gaiola de rolamentos de escora dupla são idênticos aos encontrados nos rolamentos de escora simples.
  • podem acomodar cargas axiais e fixar um eixo axialmente, em ambas as direções
Rolamentos com arruelas esféricas da caixa de mancal
  • podem acomodar o desalinhamento inicial
  • estão disponíveis tanto em projetos de escora simples (fig. 3) como de escora dupla
  • podem ser usados em conjunto com uma arruela de assento esférica adjacente à arruela da caixa de mancal (fig. 4 e fig. 5) ou adjacente a um componente da máquina fabricado com uma superfície esférica

Arruelas de assento esféricas apropriadas devem ser pedidas separadamente.(→ tabelas de produtos). Dependendo da série de rolamentos, elas têm a designação básica U 2, U 3 ou U 4 seguida de um número de dois dígitos, que identifica o tamanho (ex.: arruela de assento esférica U 320 para o rolamento 53320).

Gaiolas

Os rolamentos axiais de esferas SKF são equipados com uma das gaiolas mostradas na tabela 1.

Para obter mais informações sobre a adequação de gaiolas, consulte Gaiolas.
