Estroboscópio

Estroboscópio portátil de alto desempenho para inspeções na máquina

O SKF TKRS 41 é um estroboscópio portátil de alto desempenho para inspecionar visualmente máquinas em funcionamento e determinar sua velocidade. O estroboscópio é resistente e caracteriza-se por seu excelente brilho, permitindo o uso em ambientes industriais desafiadores. A medição a laser integrada e os controles simples ajudam os usuários a definir corretamente a frequência de flash correta e a obter imagens "congeladas" nítidas para inspeção.
Estroboscópio TKRS 41

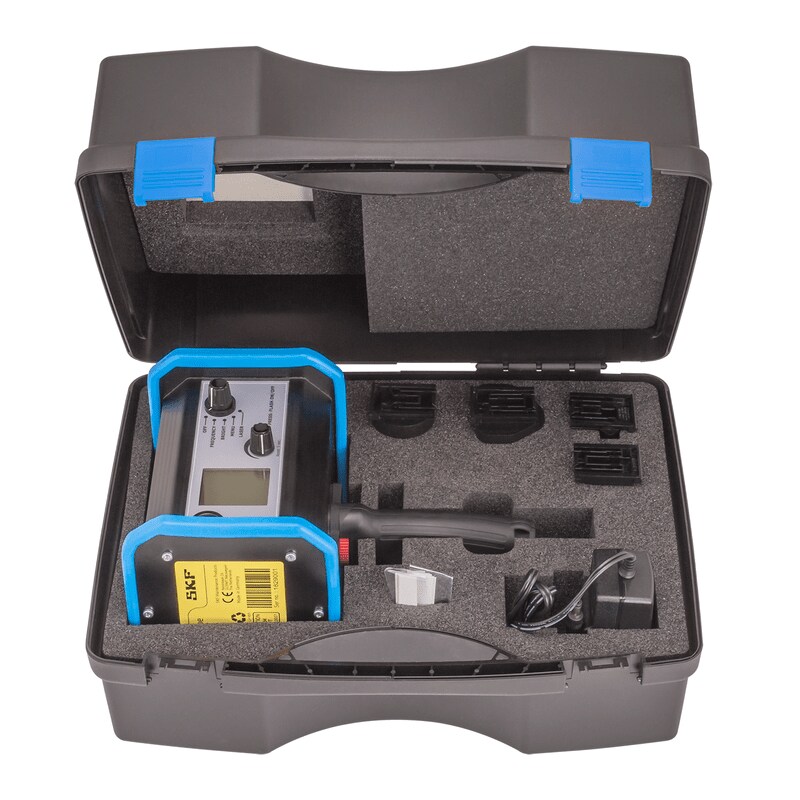

Estroboscópio TKRS 41 na maleta de transporte

O SKF TKRS 41 foi projetado para tarefas de manutenção geral e com seu modo operacional padrão ele foi simplificado para uso rápido e direto. O modo profissional pode ser ativado em aplicações mais exigentes, por exemplo, quando é necessária a modificação aprimorada do sinal de entrada para acionar o estroboscópio com sinais da máquina. Para conveniência, a função “SLOW” pode ser usada para examinar todas as peças da máquina rotativa em câmera lenta.

  • Alto brilho e tempo operacional - Poderoso conjunto de 118 LEDs que fornece até 8.000 lux de luminescência para uso em praticamente qualquer ambiente
  • Modo lento - Imagens congeladas giram em câmera lenta e dão suporte a uma inspeção conveniente
  • Portátil e resistente - Revestimento leve de alumínio com bateria integrada e tiras de batente de borracha para uso em ambientes industriais
  • Operação fácil - Controles ergonômicos e intuitivos permitem o ajuste rápido da frequência de flash correta
  • Sincronização automática do laser - A medição integrada da velocidade a laser, com sincronização automática da frequência de flash, elimina a necessidade de buscar a frequência certa
  • Modulação profissional do sinal de entrada - Os sinais de entrada da máquina podem ser usados e modulados para acionar o estroboscópio

Aplicações típicas

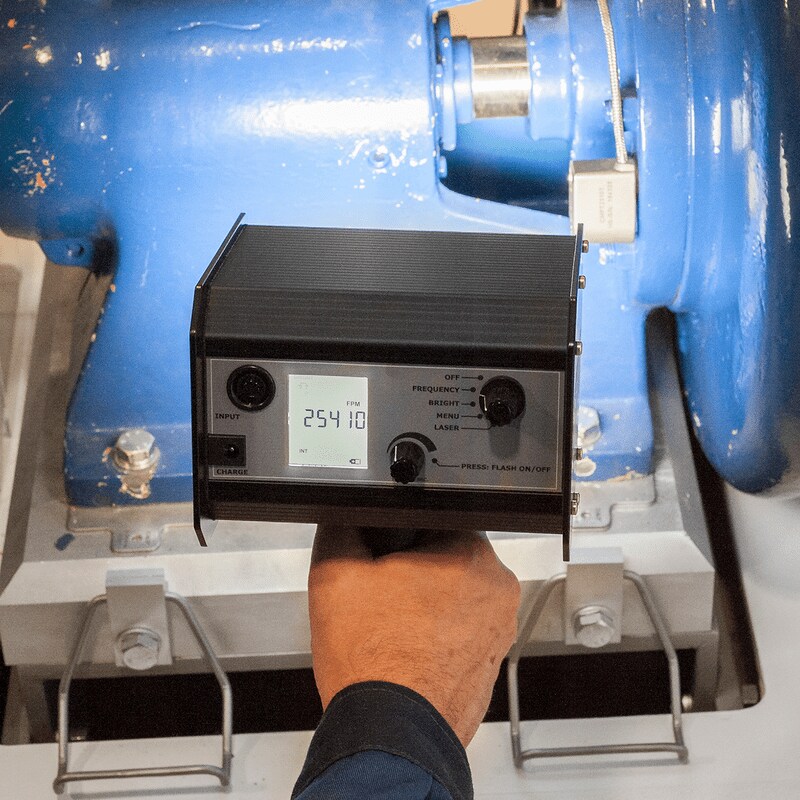

Aplicação do estroboscópio TKRS 41

O SKF TKRS 41 é um estroboscópio portátil de alto desempenho para inspeções visuais. Ele é indicado para manutenção em geral em ambientes industriais desafiadores e o acionamento de entrada pode ser usado para inspeções avançadas em processos de produção e equipamentos de teste.

  • Manutenção geral - Inspeção de máquinas em funcionamento relacionada a danos visíveis, como pás de ventiladores, eixos, acoplamentos, correias, correntes, engrenagens, etc.
  • Produção de papel - Instalação e controle da qualidade da produção de papel durante a operação
  • Indústria têxtil - Instalação e inspeção de processos de produção, como eixos-árvore ou padrões de tecelagem
  • Indústria gráfica - Verificação da qualidade da impressão durante a produção
  • Equipamento de teste - Análise de materiais e componentes durante movimentos rápidos, como análise do comportamento de ressonância
  • Informações técnicas
    DesignaçãoTKRS 41
    Faixa de frequênciade 30 a 300 mil flashes por minuto (f/min)
    Precisão da frequência±0,02 % (±1 dígito/±0,025 µs)
    Configuração do flash e resolução±0,1 (30 a 999.9 f/min)
    ±1,0 (1.000 a 9.999 f/min)
    ±10 (10.000 a 300.000 f/min)
    Faixa do tacômetro30 a 300.000 r/min
    Precisão do tacômetro±0,02 % ou ±1 dígito,
    o que for maior
    Fonte de luz piscante118 LEDs
    Duração da piscadaajustável, 0,025° – 3,0°
    Potência da luz8.000 lux a duração de flash de 1°
    e 0,3 m (12 in) de distância
    Fonte de alimentaçãoÍons de lítio (recarregável);
    operação contínua com fonte de alimentação
    Autonomia por cargaaprox. 2:30 h @ 0,50° (~4.000 lux)
    aprox. 5:00 h @ 0,25° (~2.000 lux)
    Carregador e fonte de alimentação110-230 V, 50/60 Hz, plugues UE/EUA/Reino Unido/Austrália
    DisplayLCD com luz de fundo em multilinhas
    ControlesInterruptor seletor de modo e botão rotativo/pressão
    Entrada de gatilho externo3–30 V / máx. 5 mA (optoacoplador sem potencial) via plugue DIN 41524 de cinco pinos (incluído)
    Intervalo de gatilho externo0 a 300.000 f/min
    Dimensões do estojo345 x 165 x 270 mm (13.6 x 6.5 x 10.6 in)
    Peso da unidade1,15 kg (2.53 lb)
    Peso total2,4 kg (5.3 lb)
    Temperatura operacionalDe 0 a 40 °C (32 to 104 °F)
