Ferramenta para alinhamento de correia TKBA 40

Ferramenta altamente precisa para alinhamento de polia de correia em V

A ferramenta SKF TKBA 40 alinha as polias de correias em V nas ranhuras. Guias em V e poderosos imãs permitem que a ferramenta TKBA 40 seja colocada nas ranhuras da polia. Com apenas dois componentes, uma unidade emissora de laser e uma unidade receptora, a ferramenta para alinhamento de correia é fácil e rápida de instalar. A área-alvo tridimensional na unidade receptora permite a detecção fácil do desalinhamento, bem como sua natureza (seja ele horizontal, vertical, paralelo ou uma combinação dos três).

Vídeo de demonstração (observação: TMEB 2 = TKBA 40)

Características e benefíciosvantagens

Ferramenta para alinhamento de correia SKF TKBA 40
  • Ímãs potentes permitem uma fixação fácil e rápida
  • A área tridimensional de destino simplifica o processo de alinhamento
  • Facilita o ajuste simultâneo de tensão e de alinhamento
  • Guias em V facilitam o alinhamento de uma ampla variedade de polias de correias em V
  • Alinha as ranhuras da polia de correia em V em vez de sua face, permitindo o alinhamento ideal das polias de largura desigual ou com faces diferentes
  • A distância operacional máxima de 6 metros suporta várias aplicações
  • O adaptador especial lateral, que permite o alinhamento de polias de múltiplas correias, e rodas dentadas estão disponíveis como acessório
Especificações técnicas
Designação
TKBA 40
Tipo de laser
Diodo de laser vermelho
Laser
Um laser classe 2 incorporado , <1 mW, 632 nm
Comprimento da linha do laser
3 m em 2 m
Precisão de medição angular
Melhor do que 0,2°
Deslocamento da precisão da medição
Melhor do que 0,5 mm
Distância de medição
de 50 mm a 6.000 mm
Controle
Chave liga/desliga laser
Material do mancal
Alumínio extrudado
Dimensões

  Unidade transmissora
70 x 74 x 61 mm
  Unidade receptora
96 x 74 x 61 mm
  Dimensões do refletor
N/A
Peso

  Unidade transmissora320 g
  Unidade receptora320 g
MontagemMagnética, montada em ranhuras
(adaptador lateral opcional TMEB A2)
Guias em VTamanho 1: Hastes curtas de 22 mm (3 pares)
Tamanho 2: Hastes longas de 22 mm (3 pares)
Tamanho 3: Hastes curtas de 40 mm (3 pares)
Tamanho 4: Hastes longas de 40 mm (3 pares)
Bateria2 pilhas AAA alcalinas tipo IEC LR03
Tempo operacional20 horas de operação contínua
Dimensões do estojo260 x 180 x 85 mm
Peso total (incluindo o estojo)1,3 kg
Temperatura operacional:de 0 a 40 °C
Temperatura de armazenamentode - 20 a +65 °C
Umidade relativa10 a 90% de umidade relativa, sem condensação
Classificação IPIP 40
Certificado de calibraçãoVálido por dois anos

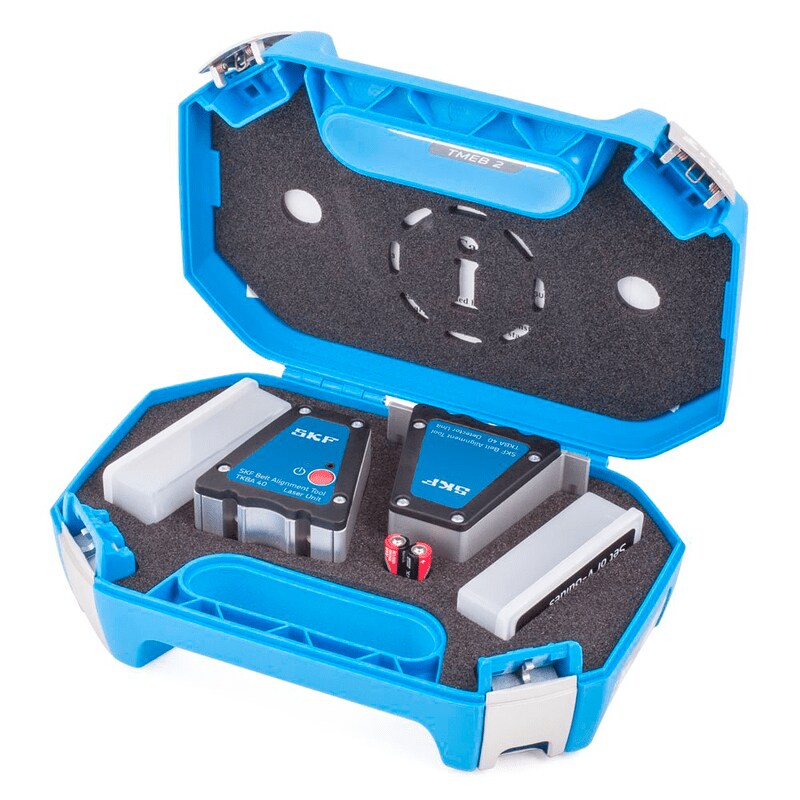

Conteúdo do kit
1 unidade transmissora TKBA 40
1 unidade receptora TKBA 40
2 pilhas AA
4 tamanhos de guias em V, 3 de cada tamanho
1 manual impresso de instruções de uso
1 certificado de calibração
  • Informações técnicas
    Informações técnicas
    Designação
    TKBA 40
    Tipo de laser
    Diodo de laser vermelho
    Laser
    1 laser classe 2 incorporado, < 1 mW, 632 nm
    Comprimento da linha do laser
    3 m em 2 m
    Precisão de medição angular
    Melhor do que 0,2°
    Deslocamento da precisão da medição
    Melhor do que 0,5 mm (0.02 in)
    Distância de medição
    de 50 mm a 6.000 mm (2 in to 20 ft)
    Controle
    Chave liga/desliga laser
    Material da caixa de mancal
    Alumínio extrudado
    Dimensões

      Unidade transmissora
    70 x 74 x 61 mm (2.8 x 2.9 x 2.4 in)
      Unidade receptora
    96 x 74 x 61 mm (3.8 x 2.9 x 2.4 in)
      Dimensões do refletor
    N/A
    Peso

      Unidade transmissora320 g
      Unidade receptora320 g
    MontagemMagnética, montada em ranhuras
    (adaptador lateral opcional TMEB A2)
    Guias em VTamanho 1: Hastes curtas de 22 mm (3 pares)
    Tamanho 2: Hastes longas de 22 mm (3 pares)
    Tamanho 3: Hastes curtas de 40 mm (3 pares)
    Tamanho 4: Hastes longas de 40 mm (3 pares)
    Bateria2 pilhas alcalinas AAA tipo ICE LR03
    Tempo operacional20 horas de operação contínua
    Dimensões da maleta de transporte260 x 180 x 85 mm (10.2 x 7.1 x 3.3 in)
    Peso total (incluindo o estojo)1.3 kg (2.8 lb)
    Temperatura operacionalDe 0 a 40 °C (32 to 104 °F)
    Temperatura de armazenamento–20 a +65 °C (–4 to +150 °F)
    Umidade relativade 10 a 90% de umidade relativa, sem condensação
    Classificação IPIP 40
    Certificado de calibraçãoVálido por dois anos
    Conteúdo do kit
    1 unidade transmissora TKBA 40
    1 unidade receptora TKBA 40
    2 pilhas AAA
    4 tamanhos de guias em V, 3 de cada tamanho
    1 manual impresso de instruções de uso
    1 certificado de calibração
